nanoCAD Plus

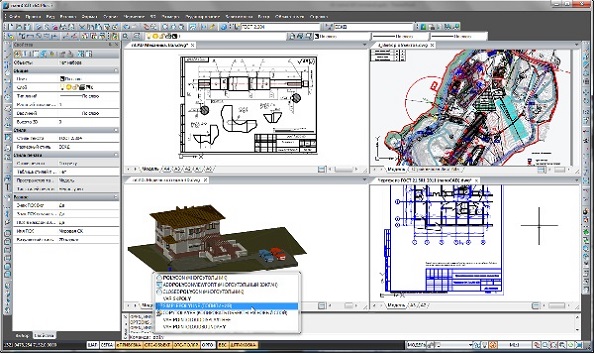

Узнаваемый (типовой) интерфейс

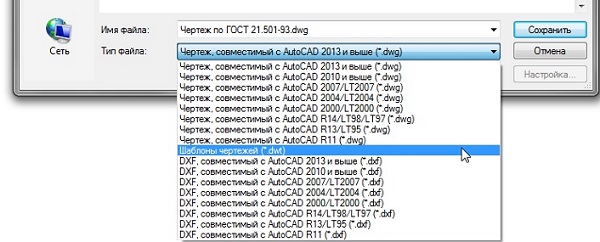

Прямая поддержка формата *.dwg

Прямая работа с файлами *.dwg повышает надежность работы с чертежами. Встроенные средства автоматического сохранения и восстановления чертежей, создание резервных копий файлов, аудит проблемных файлов – все это позволяет пользователю быть уверенным, что с его важной информацией ничего не произойдет даже в случае непредвиденных ситуаций.

Функция Диспетчер чертежей отображает в виде дерева всю внутреннюю структуру открытого *.dwg-файла и позволяет не просто понять, какие объекты входят в этот файл, но и быстро найти их на чертеже, выделить, приблизить и, например, удалить. Отдельно собираются все прокси-объекты чертежа, причем, благодаря расширению функций окна Свойства, выделенные прокси-объекты сообщают, в каких САПР они были созданы. Наглядно выводятся все блоки, внешние ссылки, растровые подложки, собранные в текущем документе, слои, текстовые и размерные стили, именованные виды, листы.

А функция автоматической коррекции чертежей позволяет исправить поврежденные данные: например, разбросанные по Z-координате объекты могут автоматически вернуться на рабочую плоскость чертежа, что повышает скорость и качество работы.

Полноценный инструмент разработки чертежей

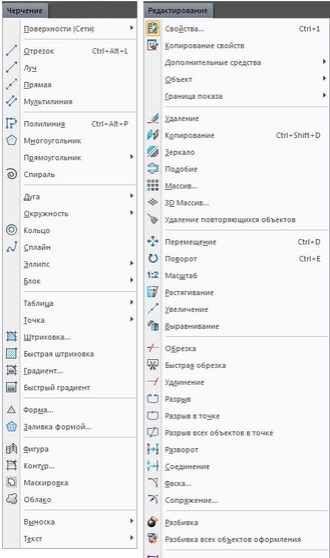

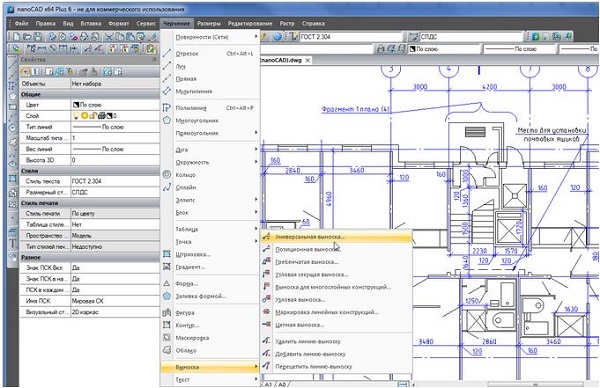

• создавать и редактировать различные 2D и 3D векторные примитивы, тексты, объекты оформления чертежа, настройки отображения и печати графической технической документации;
• создавать и использовать любые виды таблиц, выполнять специфицирование элементов чертежа по атрибутивным данным блоков и объектам оформления;
• производить настройки рабочей среды для оформления рабочей документации по различным стандартам;
• вести полноценную работу в пространстве модели и пространстве листа посредством видовых экранов;
• просматривать, формировать и редактировать поверхностные 3D-модели, создавать пользовательскую координатную систему для редактирования 3D-объектов;
• посредством использования единого формата файла *.dwg осуществлять полноценное сотрудничество и взаимодействие с коллегами-проектировщиками, разрабатывающими чертежи в других наиболее распространенных САПР;
• использовать при проектировании любую ранее выполненную техническую документацию, хранящуюся в электронном растровом формате (сканированные чертежи, тексты, таблицы, фотографии);
• выполнять печать готовых технических документов на любых устройствах печати, установленных в операционной системе, используя в том числе и нестандартные форматы бумаги.

Два дополнительных модуля позволяют осуществлять классическое 3D-моделирование с твердотельными (solid) объектами и накладывать 2D-зависимости, создавая параметрические чертежи и модели.

САПР, настроенная под отечественные стандарты

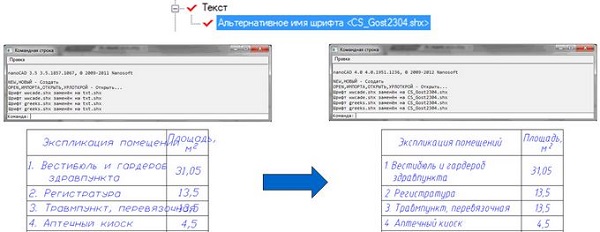

В новейшие версии включена база штриховок по ГОСТ, а файл шрифта txt.shx, ранее использовавшийся как альтернатива отсутствующим шрифтам, заменен на шрифт CS_Gost2304.shx. Все это позволяет без дополнительных настроек и доработки применять nanoCAD для формирования рабочей документации по отечественным стандартам.

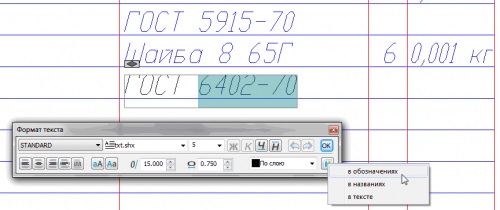

Даже классическая функция проверки орфографии была адаптирована под российские условия: обратите внимание, что при проверке орфографии nanoCAD Plus учитывает сокращения, определяемые ГОСТ 2.316-2008, ГОСТ Р 21.1101-2013, РД 31.30.01.01-89 и другими стандартами.

nanoCAD Plus строго соответствует требованиям российских стандартов, касающимся оформления рабочей документации. Это подтверждено Сертификатом соответствия.

Уникальные возможности, повышающие эффективность работы

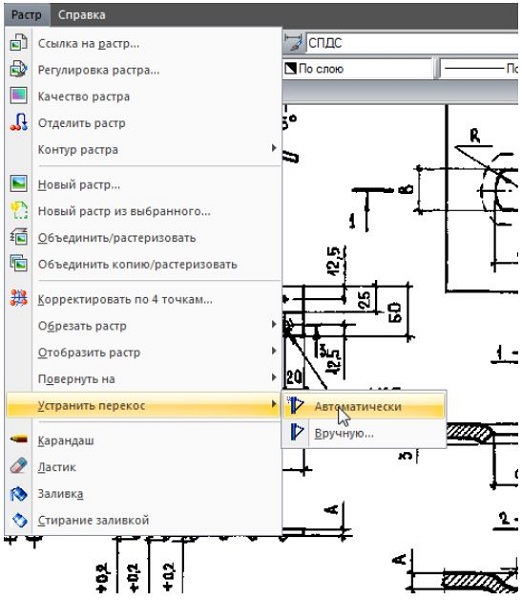

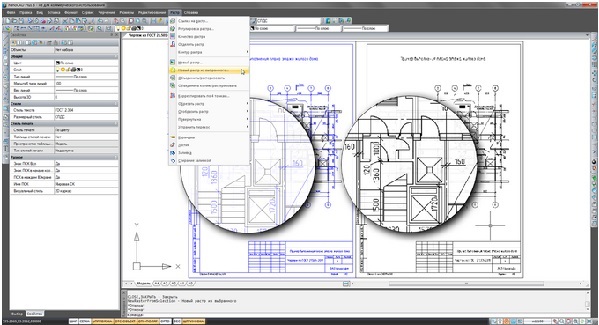

Так, в классических САПР растровые подложки являются фоновым изображением, недоступным для редактирования. Но только не в nanoCAD Plus! Монохромные растровые чертежи в nanoCAD Plus – это полноценная документация, которую можно не только сколоть, но и редактировать, изменять, дорабатывать. Функция Вставить как растр позволяет через буфер обмена моментально добавлять в среду nanoCAD растровые изображения из любого внешнего источника – сети Интернет, растрового редактора, системы документооборота или из базы типовой документации нормативно-справочной системы NormaCS.

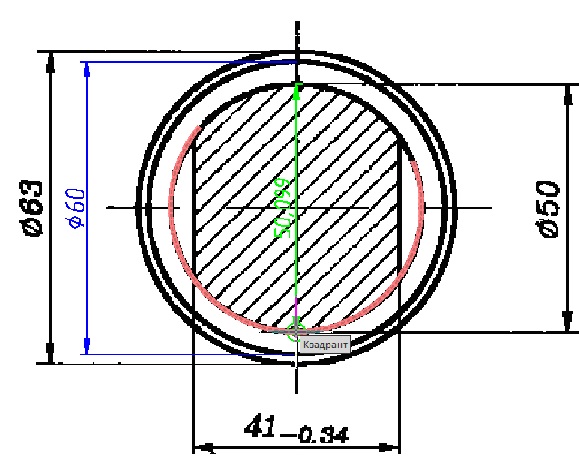

Часть команд применяется к цветным изображениям и изображениям с оттенками серого, а часть работает только с монохромными чертежами – например, механизм растровой привязки. Выберите любую векторную команду (Отрезок, Полилиния, Размер) и наведите курсор на растровое изображение. Вы удивитесь – nanoCAD «поймает» все выставленные привязки (Конечная точка, Ближайшая, Центр или Квадрант окружности).

А значит, вы сможете не просто использовать растровый чертеж как подложку, но и быстро привести документацию к актуальному состоянию, привязываясь к уже существующим объектам на чертеже, удаляя лишнее и добавляя новые объекты. Затем оформленный гибридный документ можно вывести на печать в различных форматах (напрямую на принтер/плоттер), сохранить в формате PLT, экспортировать в универсальный PDF-формат без использования дополнительных утилит либо растрировать чертеж и перевести его в нередактируемый *.dwg-файл.

Совместимость с другими решениями и интеграция с NormaCS

nanoCAD поддерживает объемное отображение 3D-объектов (полигональные и триангулярные поверхности, границы твердых тел). А с помощью дополнительного модуля «3D-моделирование» пользователи могут создать и отредактировать 3D-объекты, получая произвольные трехмерные модели. Оформлять чертежи, содержащие 3D-объекты, можно даже без загрузки дополнительных приложений.

Платформа nanoCAD предоставляет пользователям уникальные возможности интеграции с библиотекой норм и стандартов NormaCS – лучшей системой хранения, поиска и отображения текстов и реквизитов нормативных документов, а также стандартов, применяемых на территории Российской Федерации и регламентирующих деятельность предприятий различных отраслей промышленности. Сейчас можно не только связать любой графический объект с любым нормативным документом из NormaCS, но и моментально осуществить поиск по ключевым словам из текстовых вхождений.

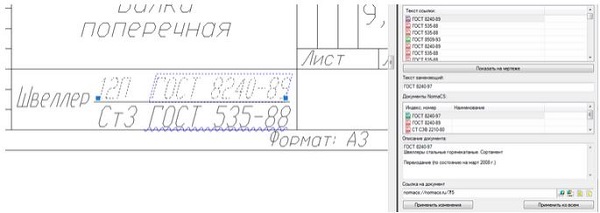

В nanoCAD Plus имеется функция НОРМААУДИТ, задача которой очень проста: найти в *.dwg-чертеже все ссылки на нормативно-технические документы, каждую из этих ссылок проверить на актуальность и предоставить пользователю удобный инструмент обновления таких чертежей. Подобных инструментов быстрой актуализации чертежа вы не найдете ни в одной другой САПР!

На уровне команд меню nanoCAD Plus интегрирован с коробочным продуктом Fidesys и облачным сервисом. Чтобы передать на расчет модель, созданную в nanoCAD, достаточно выбрать соответствующий пункт – модель будет экспортирована автоматически (это происходит и в случае, когда комплекс Fidesys установлен на рабочем месте проектировщика, и при использовании облачного сервиса). Таким образом, пользователь получает связку CAD/CAE прямо «из коробки».

Разработка дополнительных приложений на языках .NET, C++, JS, VBS и LISP (открытый API)

• .NET API – современный API, предназначенный для разработки .NET-приложений;
• NRX – классический C++ API, предназначенный для создания и переноса приложений на языке С++;
• MultiCAD API – уникальный C++ API, предназначенный для написания кроссплатформенных САПР-приложений;
• MultiCAD.NET API (alpha) – альфа-версия кроссплатформенного .NET API, позволяющего создавать пользовательские примитивы на .NET.

САПР, максимально доступная для всех!

Специально для оптимизации бюджетов на САПР существуют две схемы приобретения: вы можете выбрать между постоянной лицензией и временной лицензией (годовая лицензия), которая фактически позволяет использовать лицензию в заранее определенный период.

Кроме того, на базе nanoCAD создано более десяти платных приложений, повышающих эффективность деятельности проектных организаций и «затачивающих» nanoCAD под определенную проектную специальность – СКС, ОПС, КЖИ и т.д.
