Модуль Динамика +

Расчетно-графическая система Динамика плюс реализует метод прямого интегрирования уравнений движения по времени, что позволяет производить компьютерное моделирование отклика конструкции на динамические воздействия как во время воздействия, так и после его завершения. Система Динамика плюс применяется для решения линейных и нелинейных задач.

К расчету задач динамики во времени допускаются следующие типы конечных элементов:

  • все линейные элементы;
  • односторонние связи (без трения);
  • элементы грунта – плоские и объемные;
  • физически нелинейные элементы балки-стенки;
  • объемные нелинейные элементы;
  • все геометрически нелинейные.

    В результате расчета определяются перемещения, скорости и ускорения узлов, а также усилия и напряжения в элементах, вычисленные во все моменты времени.

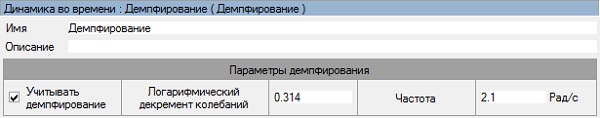

    Важной особенностью работы модуля Динамика плюс является возможность учёта демпфирования (рис.1).

    Рис. 1. Учёт демпфирования в прямых динамических расчётах

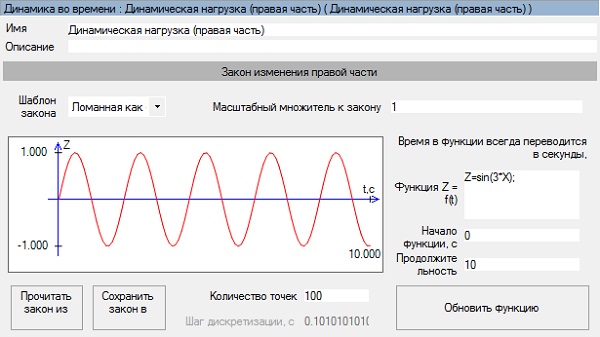

    Динамическая нагрузка, позволяющая пользователю задать общий закон изменения сил во времени. Может быть задана несколькими способами: задание закона действия вручную, чтение из файла.

    Рис. 2. Задание параметров динамического воздействия

    В отличие от методов спектрального анализа, модуль Динамика+ позволяет получать точные результаты расчетов на различные динамические воздействия, что особенно актуально для уникальных зданий и сооружений (стадионы, высотные здания, большепролетные конструкции).
