Модуль Определение упруго-геометрических характеристик сечений.

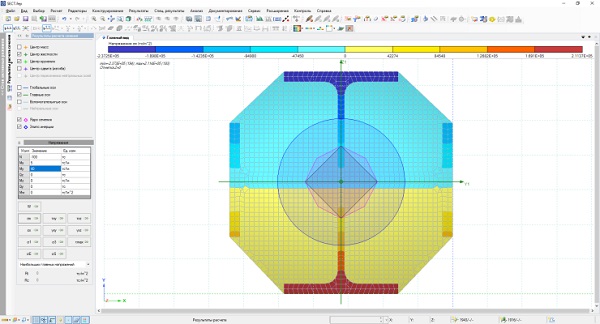

Реализованный в ПК ЛИРА 10.6 тип задачи «Определение упруго-геометрических характеристик композитного поперечного сечения стержня», позволяет описать произвольные сечения с применением библиотеки материалов и выполнить вычисление всех необходимых жесткостных, пластических, инерционных и приведенных характеристик. Такое сечение может назначаться стержневым конечным элементам расчетной модели, с возможностью анализа распределения напряжений по сечению. Для мономатериального бетонного сечения реализована возможность подбора необходимого или проверки заданного армирования.

Реализация расчета

Расчет выполняется методом конечных элементов. Для моделирования:

Тонкостенных фрагментов сечения используется двухузловой конечный элемент;

Сплошных фрагментов сечения – трех-, четырех-, шести- и восьмиузловые конечные элементы.

Вычисляются следующие характеристики сечения:

Упруго-геометрические характеристики сечения в системах координат:

глобальной;

вспомогательной (центральная параллельная глобальной);

главной центральной;

Пластические характеристики;

Крутильные характеристики;

Сдвиговые характеристики;

Жесткостные характеристики сечения в главной центральной системе координат;

Массово-инерционные характеристики;

Приведенные характеристики материала.
