Пакет программ Статика является простым в использовании и мощным инструментом инженера-проектировщика, помогающим решать задачи в таких областях проектирования как железобетонные конструкции, стальные конструкции, фундаменты и другие конструкции, соприкасающиеся с грунтом.
Многолетний опыт программирования, тесная связь с разработчиками нормативных документов, работа с пользователями позволили создать удобный инструмент для расчетов и конструирования различных видов конструкций. Статика принадлежит к классу быстроразвивающихся продуктов, причем развитие можно охарактеризовать не только увеличением количества программ, но и развитием существующих программ.
Основные особенности пакета:
Выбор универсальных расчетных схем, дающих возможность решать широкий круг задач
Точный учет положений и требований нормативных документов, обеспечивающий надежность получаемых результатов
Организация ввода исходных данных в форме, понятной инженеру-строителю
Гибкая настройка вывода результатов и промежуточных данных для обеспечения возможности контроля корректности результатов

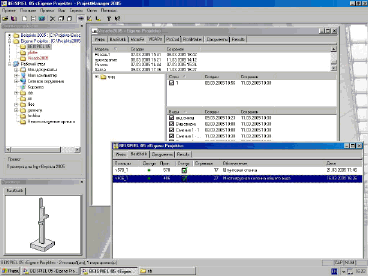

Программа управления данными ProjektManager позволяет отслеживать изменения проекта, разделять задачи при работе над проектом группы конструкторов, отслеживать статус задач. Технология работы с выходными документами дает возможность вводить пояснения, пометки, которые могут интеллектуально просматриваться (работа в режиме «красного карандаша»).
Возможности создания архивов с отправкой по электронной почте, размещением на ftp – сервере упрощают обмен данными между разными группами конструкторов. Специальные подпрограммы формирования документов с функциями вставки в отчет рисунков, dxf/dwg-слоев и др. позволяют получить документ со всеми необходимыми пояснениями.
Ввод исходных данных осуществляется при помощи понятных вопросов, снабженных текстовыми и графическими пояснениями, в том числе со ссылками на литературу и нормативные документы. Для большинства полей ввода могут быть заданы стандартные значения, что позволяет существенно ускорить ввод данных. Предусмотрен оперативный графический контроль ввода расчетной схемы для проверки корректности введенных исходных данных.
Возможность совместной работы c MicroFe и ViCADo позволяет уменьшить объем вводимых исходных данных при расчете и автоматизировать передачу данных для получения рабочих чертежей конструкций.
В программе реализованы новейшие нормативные документы по железобетонным, стальным конструкциям, свайным фундаментам.
Спектр решаемых задач:
Расчет и конструирование железобетонного сечения произвольной формы (подбор продольной арматуры, проверка прочности, построение диаграмм несущей способности, расчет трещиностойкости)
Подбор поперечной арматуры для участка изгибаемого элемента, в том числе с учетом кручения
Расчеты на продавливание, в том числе для крайних и боковых колонн
Железобетонные балки (1-е и 2-е предельные состояния, продольная и поперечная арматура, конструирование, расчет прогибов с учетом трещин, учет продольной силы и кручения)
Многопролетные балки (осевые силы, косой изгиб, чистое и стесненное кручение, построение эпюр сложных силовых факторов)
Железобетонные колонны – в том числе расчет по деформированной схеме с учетом нелинейной работы бетона (1-е и 2-е предельные состояния), учет сложных видов нагружений (пульсация ветра и сейсмика)
Система ортогональных железобетонных плит (1-е и 2-е предельные состояния, конструирование, расчет прогибов)
Стальное сечение (проверка прочности, подбор прокатного или сварного профиля)
Стальная балка (прямая и обратная задача, расстановка ребер для сварных балок, полный спектр проверок по СНиП)
База колонны (проверка прочности и подбор базы, учет траверс, прямой и косой изгиб)
Столбчатый фундамент (проверка прочности и подбор размеров фундамента, в том числе формирование ступеней, проверка на продавливание, определение осадки, крена)
Ленточные фундаменты (на естественном и свайном основании, под колонны и под стены)
Плитный фундамент (расчет плиты на слоистом упругом полупространстве, конструирование, осадки)
Подпорные стенки (прямая и обратная задача, расчет на сдвиг по круглоцилиндрической поверхности, различные виды нагрузок, расчет армирования)
Шпунтовые ограждения (учет анкеров, различные материалы стенки, расчет на сдвиг по круглоцилиндрической поверхности, конструирование)
407 - Расчет железобетонной колонны на огнестойкость
450 - Рсчет железобетонного сечения на огнестойкость
Комплект Мини
434 - Подбор продольной арматуры для произвольного сечения
436 - Подбор поперечной арматуры
440 - Расчет на продавливание
465 - Подбор сечения стального элемента
468 - Стальная колонна
462 - База колонны
510 - Железобетонная свая
520 - Ленточный фундамент
535 - Фундамент под отдельную колонну
545 - Подпорная стенка
Краткая информация
В версии 2008 также:
Программы расчета свайных фундаментов дополнены расчетом на просадочных грунтах
Программы расчета фундаментов дополнены расчетом основания по СП 50-101-2004
Программа расчета шпунтовой стенки дополнена расчетом ж/б свай
Программа расчета на продавливание дополнена крестообразной схемой армирования

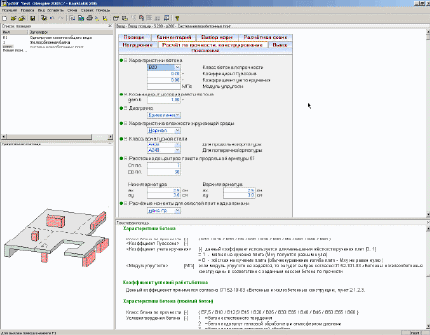

200 — Система железобетонных плит
Программа предназначена для проектирования системы железобетонных плит
согласно СНиП 2.03.01-84*, СП 52-101-03 и СНБ 5.03.01-02.
система прямоугольных плит с произвольными закреплениями краев;
учет проемов и колонн;
автоматическое определение расчетных комбинаций нагрузок;
определение усилий методом конечных элементов;
определение требуемых площадей продольной и поперечной арматуры;
расчет плит на прoдавливание;
конструирование продольной арматуры;
расчет плит по трещиностойкости;
расчет прогибов плит с учетом неупругих свойств железобетона;

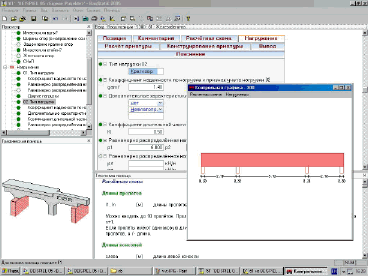

300 — Железобетонная балка
Программа предназначена для проектирования железобетонной балки
согласно СНиП 2.03.01-84*, СП 52-101-03 и СНБ 5.03.01-02.
многопролетная балка, имеющая прямоугольные или тавровые сечения;
автоматическое определение расчетных комбинаций нагрузок;
учет неблагоприятного распределения полезной нагрузки по пролетам;
учет ширины опор;
перераспределение опорных моментов согласно методу предельного равновесия;
определение требуемых площадей продольной и поперечной арматуры;
конструирование продольной арматуры с обрывами стержней;
конструирование поперечной арматуры;
расчет балки по трещиностойкости;
расчет прогиба балки с учетом неупругих свойств железобетона;

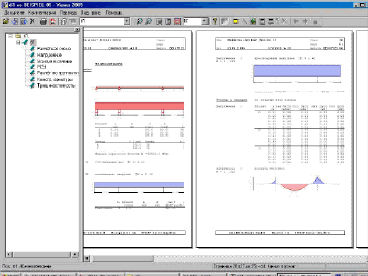

340 — Многопролетная балка
Программа предназначена для расчета на прочность и устойчивость многопролетной стальной балки из прокатного профиля.
многопролетная балка, с сечением швеллера или двутавра;
произвольное жесткое и/или упругое закрепление балки в опорах;
произвольные свободные и/или упругие шарниры;
возможна установка упругого основания в любом направлении по перемещениям и углам поворота;
распределенные и сосредоточенные нагрузки (силы, моменты, бимомент) в произвольном направлении с произвольным эксцентриситетом;
кинематические нагрузки — осадка и поворот опоры в произвольном направлении;
температурное воздействие;
изгиб в двух плоскостях, растяжение-сжатие, свободное и стесненное кручение;
расчет внутренних силовых факторов по теориям I и II порядка;
расчет критических нагрузок с учетом изгибных, изгибно-крутильных и локальных форм потери устойчивости;
учет возможного начального искривления балки;

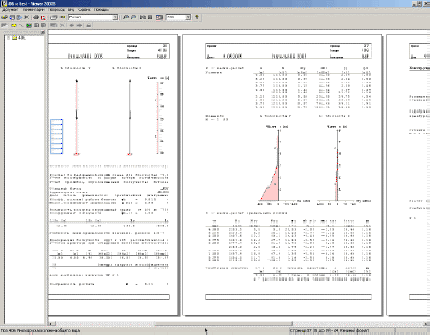

406 — Многоярусная колонна общего вида
Программа предназначена для проектирования железобетонной колонны согласно СП 52-101-03 и СНБ 5.03.01-02.
переменные по высоте колонны сечения произвольной формы и произвольные закрепления колонны;
учет податливости основания и учет влияния второстепенных колонн;
автоматическое определение расчетных комбинаций нагрузок;
нелинейный расчет усилий и прогибов по деформированной схеме с учетом неупругих свойств железобетона;
учет начальных несовершенств колонны;
учет деформаций ползучести бетона;
определение площади продольной арматуры с учетом нормативных требований по толщине защитного слоя бетона;
возможность поверочного расчета колонны с заданной арматурой;
конструирование продольной арматуры и вывод изображений сечений с подобранными арматурными стержнями;
расчет прогибов колонны для комбинаций нормативных нагрузок;
Новое в этой программе версии 2006:
Встроен расчет требуемой поперечной арматуры.
410 — Одноярусная колонна общего вида
Программа предназначена для проектирования железобетонной колонны согласно СНиП 2.03.01-84*, СП 52-101-03 и СНБ 5.03.01-02.
сечение произвольной формы и произвольные закрепления колонны;
учет податливости основания;
автоматическое определение расчетных комбинаций нагрузок;
учет влияния прогиба по методу условных критических сил;
определение площади продольной арматуры с учетом нормативных требований по толщине защитного слоя бетона;
возможность поверочного расчета колонны с заданной арматурой;
конструирование продольной арматуры и вывод изображения сечения с подобранными арматурными стержнями;
Новое в этой программе версии 2006:
Встроен расчет требуемой поперечной арматуры.

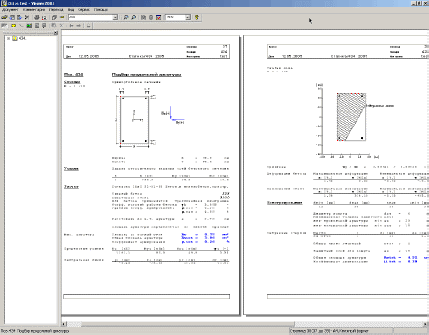

434 — Подбор продольной арматуры
Программа предназначена для расчета и конструирования продольной арматуры согласно СНиП 2.03.01-84*, СП 52-101-03 и СНБ 5.03.01-02.
сечение произвольной формы с произвольной схемой армирования;
определение площади продольной арматуры с учетом нормативных требований по толщине защитного слоя бетона;
возможность проверки прочности сечения с заданной арматурой;
подробный вывод результатов расчета для каждого сочетания усилий, включая вывод изображения сжатой зоны;
конструирование продольной арматуры и вывод изображения сечения с подобранными арматурными стержнями и хомутом;
Новое в этой программе версии 2006:
Встроен расчет сжатого сечения с учетом прогибов.
Добавлено построение диаграмм несущей способности сечения.

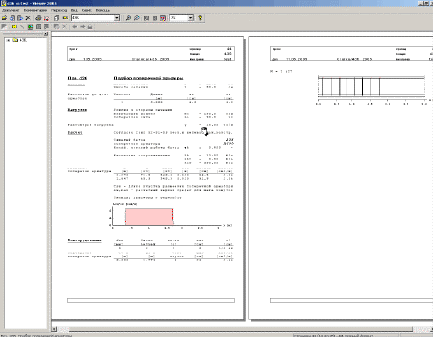

436 — Подбор поперечной арматуры
Программа предназначена для расчета и конструирования поперечной арматуры, требуемой для обеспечения прочности по наклонным и пространственным сечениям согласно СНиП 2.03.01-84*, СП 52-101-03 и СНБ 5.03.01-02.
учет распределенных и сосредоточенных поперечных сил и крутящих моментов;
учет обрывов стержней продольной арматуры;
определение площади поперечной арматуры, требуемой по расчету на изгиб;
определение площадей продольной и поперечной арматуры, требуемых по расчету на кручение с изгибом;
конструирование хомутов и вывод изображения приопорной части элемента с подобранными хомутами;
Новое в этой программе версии 2006:
Добавлен учет влияния продольной силы.

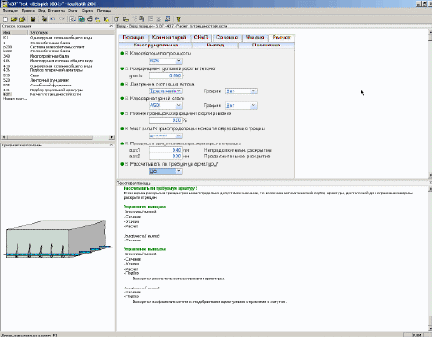

437 — Расчет по трещиностойкости
Программа предназначена для расчета по образованию и раскрытию трещин согласно СНиП 2.03.01-84*, СП 52-101-03 и СНБ 5.03.01-02.
сечение произвольной формы с произвольной схемой армирования;
подробный вывод результатов расчета для каждого сочетания усилий;
определение площади арматуры, требуемой для ограничения ширины раскрытия трещин;
конструирование продольной арматуры и вывод изображения сечения с подобранными арматурными стержнями и хомутом;
Новое в этой программе версии 2006:
Добавлен расчет по прочности.
440 — Расчет на продавливание
Программа предназначена для расчёта на продавливание плиты
согласно СНиП 2.03.01-84*, СП 52-101-03 и СНБ 5.03.01-02.
определение требуемой площади поперечной арматуры;
конструирование хомутов и вывод картины их размещения;
проектирование капители колонны и графический вывод сечения узла;
Новое в этой программе версии 2006:
Модифицирован расчет по СНБ в соответствии с опубликованными изменениями.
Новый расчет по СНБ, аналогичный расчету по Еврокоду-2, может применяться при расчете на продавливание при наличии краевых и угловых колонн.

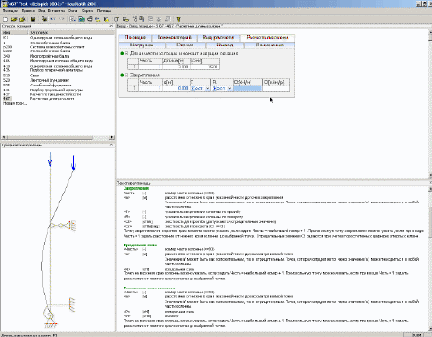

467 — Расчетные длины колонн
Программа предназначена для определения расчетных длин колонн переменной жесткости и для определения усилий в колоннах при произвольном нагружении.
произвольные упругие или жесткие закрепления колонны;
определение усилий и прогиба по деформированной схеме с учетом начальных несовершенств колонны;

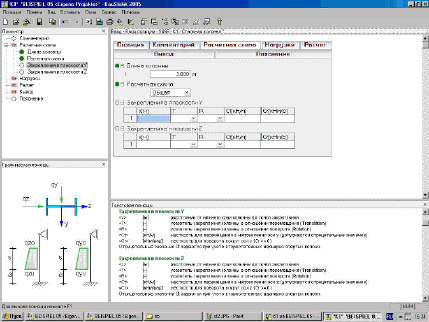

468 — Стальная колонна
Программа предназначена для проектирования стальной колонны
согласно СНиП II-23-81*.
произвольные закрепления колонны;
автоматическое определение расчетных комбинаций нагрузок;
автоматический подбор сечения колонны из сортаментов профилей;
возможность поверочного расчета колонны;
расчет прогибов колонны по деформированной схеме для комбинаций нормативных нагрузок;
Новое в этой программе версии 2006:
В программу внесены существенные изменения:
Расчет по старым и новым нормам.
Два вида расчета: проверка и подбор.
Прокатные и сварные сечения.
Три вида сварных сечений.
Проверка по устойчивости стенки и полок.

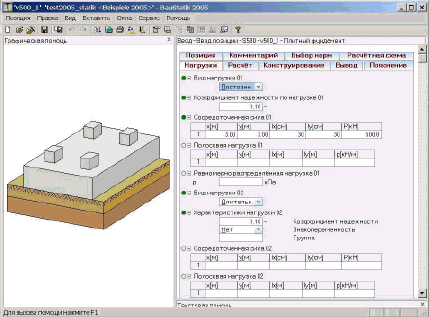

500 — Плитный фундамент
Программа предназначена для проектирования плитного фундамента согласно СНиП 2.03.01-84*, СП 52-101-03, СНБ 5.03.01-02 и СНиП 2.02.01-83*.
прямоугольная плита или плита, получаемая из прямоугольной при помощи краевых вырезов;
учет внутренних прямоугольных вырезов;
автоматическое определение расчетных комбинаций нагрузок;
определение осадки и реактивного давления грунта с учетом совместного деформирования фундамента и многослойного основания;
определение усилий в плите методом конечных элементов;
определение требуемых площадей продольной и поперечной арматуры;
расчёт плиты на прoдавливание;
конструирование продольной арматуры;
расчет плиты по трещиностойкости;
510 — Железобетонная свая
Программа предназначена для поверочного расчета железобетонной сваи по СНиП 2.02.03-85 или СП 50-102-2003 и СНиП 2.03.01-84* или СП 52-101-03.
грунты: пылевато-глинистые, песчаные, крупнообломочные, биогенные и скальные;
сваи сплошного квадратного сечения, квадратного сечения с круглой полостью, сплошные круглые, полые круглые и сваи-оболочки;
автоматическое определение расчетных сочетаний нагрузок согласно СНиП 2.01.07-85 "Нагрузки и воздействия";
расчет по несущей способности грунта основания сваи на вертикальную силу по СНиП 2.02.03-85 или СП 50-102-2003;
учёт сейсмических воздействий;
расчет устойчивости основания, окружающего сваю, на совместное действие вертикальной и горизонтальной сил и момента;
расчет по прочности материала сваи согласно СНиП 2.03.01-84* или СП 52-101-03, учёт влияния прогиба;
расчет по предельным состояниям второй группы (определение перемещений головы сваи и расчет по трещиностойкости);

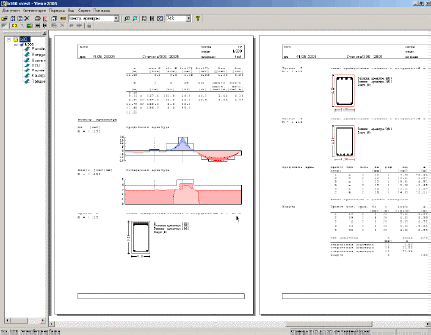

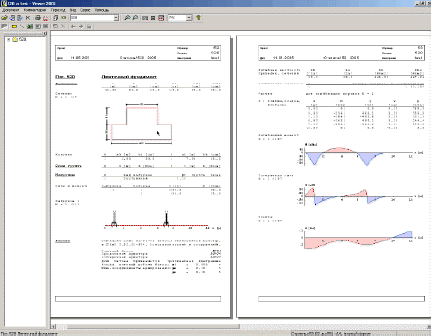

520 — Ленточный фундамент
Программа предназначена для проектирования ленточного фундамента под колонны
согласно СНиП 2.03.01-84*, СП 52-101-03 и СНБ 5.03.01-02.
автоматическое определение расчетных комбинаций нагрузок;
определение осадки и реактивного давления грунта с учетом совместного деформирования фундамента и многослойного основания;
учет возможности отрыва частей фундамента от основания;
определение требуемых площадей продольной и поперечной арматуры;
конструирование продольной арматуры и вывод изображения сечения с подобранными арматурными стержнями;
конструирование поперечной арматуры;
расчет по трещиностойкости;
Новое в этой программе версии 2006:
Добавлена возможность задания равномерно распределенной нагрузки на некотором участке фундамента.
Встроен расчет консолей сечения, включающий подбор арматуры поперечного направления, проверку на действие поперечной силы и расчет по трещиностойкости.
Добавлен нелинейный расчет осадки с учетом неупругих свойств железобетона и наличия трещин.
535 — Фундамент под железобетонную колонну
Программа предназначена для проектирования отдельного фундамента под железобетонную колонну
согласно СНиП 2.03.01-84*, СП 52-101-03 и СНБ 5.03.01-02.
монолитное или стаканное сопряжение колонны с фундаментом;
задание расчетных сопротивлений слоев грунта или их определение по СНиП 2.02.01-83* "Основания зданий и сооружений";
автоматическое определение расчетных комбинаций нагрузок;
расчет основания по деформациям и по несущей способности;
автоматическое определение размеров плиты и подколонника, количества и размеров ступенек;
расчет и конструирование арматуры плиты и стакана;
545 — Подпорная стенка уголкового профиля
Программа предназначена для расчета и проектирования железобетонной подпорной стенки уголкового профиля.
учет сложного рельефа поверхности;
распределенные и полосовые нагрузки на поверхность, нагрузки от фундамента, нагрузки на верхнюю часть стенки;
проверка устойчивости стенки на опрокидывание и сдвиг по подошве по СНиП 2.09.03-85;
проверка грунта основания по несущей способности по СНиП 2.02.01-83;
проверка устойчивости на глубинный сдвиг по круглоцилиндрической поверхности;
расчет требуемой арматуры по СНиП 2.03.01-84* или СП 52-101-03, подбор арматуры (диаметр, шаг);

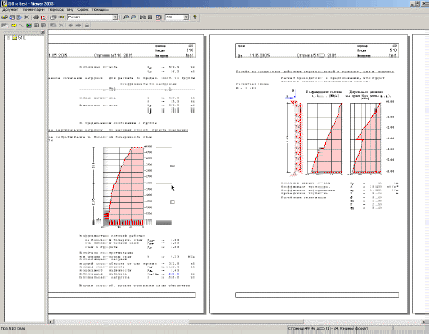

570 — Шпунтовая стенка
Программа предназначена для расчета и проектирования железобетонной или стальной шпунтовой стенки.
консольные и заанкеренные шпунтовые стенки;
учет сложного рельефа поверхности и откоса на дне котлована;
распределенные и полосовые нагрузки на поверхность, нагрузки от фундамента, нагрузки на верхнюю часть стенки;
расчет глубины заделки стенки в грунте для свободного опирания и защемления;
расчет анкеров (длины рабочей части и тяги);
проверка устойчивости на глубинный сдвиг по круглоцилиндрической поверхности;
расчет стальной стенки из шпунтовых профилей (ШП, ШК, Ларсен) или с несущими сваями из прокатных профилей (двутавр, труба и пр.);
расчет требуемой арматуры железобетонной стенки по СНиП 2.03.01-84* или СП 52-101-03, подбор арматуры (диаметр, шаг);
793 — Узел рамы

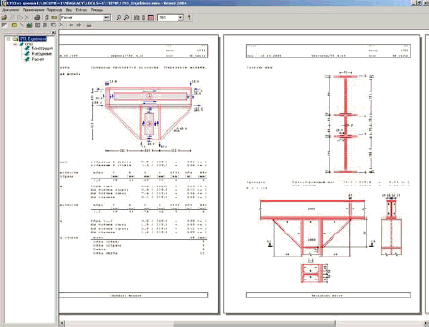

Программа предназначена для проектирования сварного соединения ригеля и стойки двутаврового сечения
согласно СНиП II-23-81*.
широкий выбор типа конструкции узла;
учет наклона ригеля;
проектирование ребер жесткости;
подробный вывод результатов расчета;
создание чертежа узла согласно ЕСКД;
возможность передачи чертежа в AutoCAD;
Новые программы версии 2006:
Программа 320:

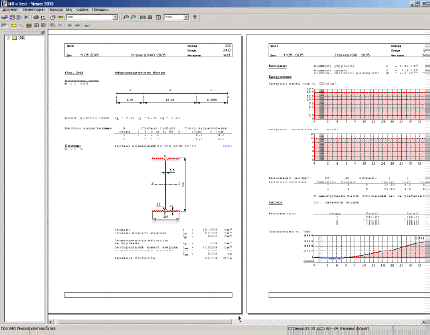

Программа предназначена для расчета стальных многопролетных балок согласно СНиП II-23-81* или СП 53-102-2004.
Программа 415:

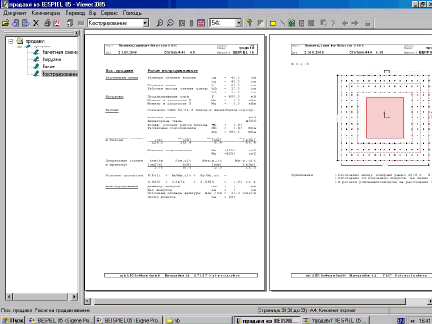

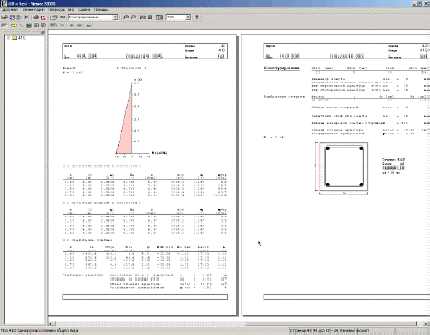

Программа предназначена для проектирования статически неопределимой одноярусной железобетонной колонны произвольного сечения согласно следующим нормам: СНиП 2.03.01-84*, СП 52-101-2003, СНБ 5.03.01-02. Программа ориентирована на расчет колонны с учетом сейсмических воздействий и пульсаций ветра.
Программа 465:
Программа предназначена для подбора сечений изгибаемых и внецентренно сжатых стальных элементов согласно СНиП II-23-81* или СП 53-102-2004. Предусмотрена проверка заданного сечения.
Программа 521:

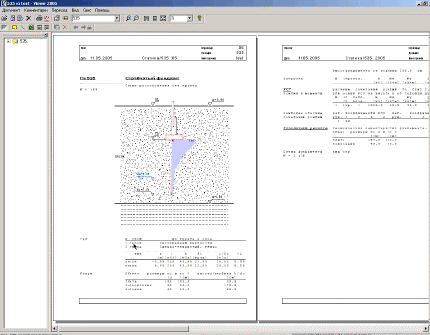

Программа предназначена для проектирования железобетонного ленточного фундамента под стену согласно следующим нормам: СНиП 2.03.01-84*, СП 52-101-2003, СНБ 5.03.01-02. Предусмотрен подбор сечения фундамента, удовлетворяющего требованиям по прочности, жесткости и трещиностойкости.
Программа 785:
Программа предназначена для проверки устойчивости стенки балки согласно СНиП II-23-81* или СП 53-102-2004. Рассматривается произвольное распределение нормальных напряжений по высоте стенки, которое возникает при расчете несимметричного сечения или при учете действия продольной растягивающей или сжимающей силы.
