КРИСТАЛЛ

Возможности

В программе реализованы следующие режимы работы:

Стали — основной задачей является реализация рекомендаций СНиП, СП, ДБН по выбору марок стали. Кроме того, выдаются справки о соответствии классов стали по ГОСТ 27771-88 маркам стали по ГОСТ или ТУ, а также справочные данные о механических характеристиках.

Сортамент металлопроката — обеспечивает просмотр сортаментов металлопроката с выдачей всех характеристик профилей.

Болты — используется для просмотра сортамента болтов с указанием их класса.

Предельные гибкости — просмотр рекомендаций нормативных документов по назначению предельных гибкостей.

Коэффициенты условий работы — просмотр и выбор значений коэффициентов условий работы элементов.

Огибающие — определяются невыгодные сочетания многих нагрузок, которые действуют на изгибаемые элементы, строятся огибающие эпюры моментов и поперечных сил.

Геометрические характеристики — вычисляются все геометрические характеристики поперечного сечения (включая секториальные моменты инерции).

Расчетные длины — реализованы рекомендации СНиП и Еврокод-3. В результате работы можно получить значения коэффициента расчетной длины.

Последующие режимы являются функциональными и предназначены для проверки конструктивных решений стальных конструкций и соединений на соответствие требованиям СНиП по прочности, устойчивости и гибкости

Сопротивление сечений — определяются коэффициенты использования ограничений для любого из предусмотренных программой типов поперечных сечений при действии произвольных усилий. Кроме того, строятся кривые взаимодействия для любых допустимых комбинаций пар усилий.

Болтовые соединения — для различных конструктивных решений болтовых соединений определяются коэффициенты использования ограничений и строятся кривые взаимодействия допустимых комбинаций пар усилий.

Фрикционные соединения — аналогичен предыдущему режиму, но с другим набором конструктивных решений на основе использования высокопрочных болтов с контролируемым натяжением.

Сварные соединения — для различных конструктивных решений сварных соединений коэффициенты использования ограничений и строятся кривые взаимодействия допустимых комбинаций пар усилий.

Местная устойчивость — проверка местной устойчивости стенок и поясных листов изгибаемых и сжатых элементов, при этом не рассматриваются подкрановые балки, а также балки со стенкой, подкрепленной продольными ребрами.

Элементы ферм — реализуются все необходимые проверки элементов ферм на прочность, устойчивость и предельную гибкость для схем конструкций, наиболее часто используемых на практике. Определяются расчетные значения усилий и их сочетаний от задаваемых вертикальных внешних нагрузок. Предусмотрен подбор сечений.

Балки — режим аналогичен предыдущему, но ориентирован на анализ и проектирование сварных и прокатных балок с различными условиями опирания.

Неразрезные балки — в режиме реализуются те же функции, что и для режима Балка.

Стойки — режим аналогичен предыдущему, но ориентирован на анализ и проектирование колонн и стоек различного поперечного сечения.

Опорные плиты — рассматриваются пластины, составляющие базу колонны, при различных вариантах их окаймления ребрами.

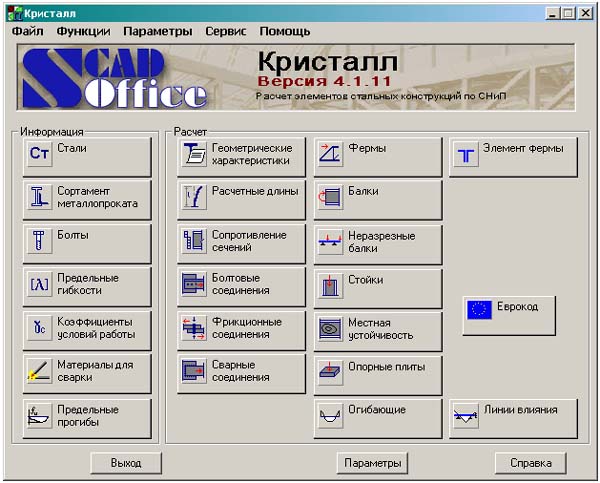

Удобный интерфейс

Документирование работы
