SCAD

Вычислительный комплекс для прочностного анализа конструкций методом конечных элементов

Единая графическая среда синтеза расчетной схемы и анализа результатов обеспечивает неограниченные возможности моделирования расчетных схем от самых простых до самых сложных конструкций, удовлетворяя потребностям опытных профессионалов и оставаясь при этом доступной для начинающих.

Высокопроизводительный процессор позволяет решать задачи неограниченной размерности при статических и динамических воздействиях (сотни тысяч степеней свободы при статических и динамических воздействиях).

SCAD включает развитую библиотеку конечных элементов для моделирования стержневых, пластинчатых, твердотельных и комбинированных конструкций, модули анализа устойчивости, формирования расчетных сочетаний усилий, проверки напряженного состояния элементов конструкций по различным теориям прочности, определения усилий взаимодействия фрагмента с остальной конструкцией, вычисления усилий и перемещений от комбинаций загружений. В состав комплекса включены программы подбора арматуры в элементах железобетонных конструкций и проверки сечений элементов металлоконструкций.

Вычислительные возможности

• высокая скорость расчета;
• развитая библиотека конечных элементов;
• эффективные методы оптимизации матрицы жесткости.

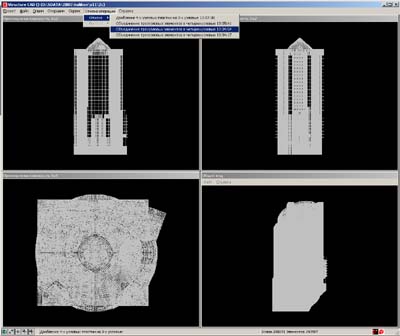

• развитые графические средства формирования и корректировки геометрии расчетных схем, описания физико-механических свойств материалов, задания условий опирания и примыкания, а также нагрузок;
• большой набор параметрических прототипов конструкций, включающий рамы, фермы, балочные ростверки, оболочки, поверхности вращения, аналитически заданные поверхности;
• автоматическая генерация произвольной сетки конечных элементов на плоскости;
• возможность формирования сложных расчетных моделей путем сборки из различных схем;
• широкий выбор средств графического контроля всех характеристик расчетной схемы;
• возможность работы на сетке разбивочных (координационных) осей;
• развитый механизм работы с группами узлов и элементов;
• формирование расчетной модели путем копирования всей схемы или ее фрагментов;
• импорт геометрии из систем ArchiCAD, HyperSteel, чтение данных в форматах DXF, DWG

Результаты

• результаты расчета отображаются как в графической, так и в табличной формах;
• в графической форме результаты расчета перемещений выводятся в виде деформированной схемы, цветовой и цифровой индикации значений перемещений в узлах, а также изополей и изолиний перемещений для пластинчатых и объемных элементов, выполняется анимация форм колебаний для динамических и процесса деформирования для статических загружений;

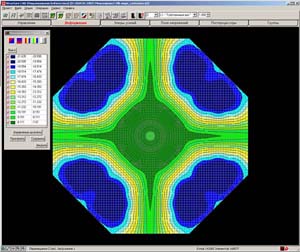

  Изополя перемещений
• для стержневых элементов могут быть получены деформированные схемы с учетом прогибов, а также эпюры прогибов для отдельных элементов;
• усилия в стержневых элементах представляются в виде эпюр для всей схемы или отдельного элемента, а также цветовой индикацией максимальных значений выбранного силового фактора;
• усилия и напряжения в пластинчатых и объемных элементах выводятся в виде изополей или изолиний в указанном диапазоне цветовой шкалы с возможностью одновременного отображения числовых значений в центрах и узлах элементов;
• графическое представление результатов работы постпроцессора подбора арматуры в элементах железобетонных конструкций в виде эпюр для стержневых и изополей или изолиний распределения арматуры для пластинчатых элементов;
• возможность локализации результатов расчета в заданном диапазоне значений перемещений и силовых факторов;
• результаты расчета в табличной форме могут экспортироваться в редактор MS Word или электронные таблицы MS Excel;
• табличное представление результатов может быть дополнено графическими материалами, отобранными в процессе создания расчетной схемы и анализа результатов;
• экспорт результатов подбора арматуры в плитах и перекрытиях в систему AllPlan.

• подбор арматуры в сечениях элементов железобетонных конструкций для стержневых и пластинчатых элементов по предельным состояниям первой и второй группы;
• проверка несущей способности и подбор сечений элементов стальных конструкций из прокатных профилей.

Соответствие СНиП подтверждено сертификатом Госстроя России РОСС RU. СП15. Н00460 и Федеральным надзором России по ядерной и радиационной безопасности.
