GeoniCS Топоплан-Генплан-Сети-Трассы

Продукт входит в состав: GeoniCS

GeoniCS Топоплан-Генплан-Сети-Трассы — уникальный программный продукт, работающий на платформе AutoCAD Civil 3D, AutoCAD, предназначенный для специалистов отделов изысканий и генплана, позволяющий автоматизировать проектно-изыскательские работы

Ядром программы является модуль «Топоплан», позволяющий создавать топографические планы, строить трехмерную модель рельефа и проводить анализ полученной поверхности. На основе построенной модели рельефа программа позволяет решать целый ряд прикладных задач.

Модуль «Генплан» используется при проектировании промышленных объектов различного назначения (заводы, отдельные площадки, обустройство месторождений и многое другое). В то же время он является незаменимым инструментом гражданского строительства. Модуль обеспечивает полное соответствие требованиям ГОСТ 21.508-93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов».

Модуль «Сети» позволяет проектировать внешние инженерные сети и оформлять необходимые выходные документы. Кроме того, средствами этого модуля возможно дигитализировать существующие сети и создавать их трехмерную модель.

Модуль «Трассы» позволяет проектировать линейно-протяженные объекты и оформлять необходимые выходные документы.

На основе модели объекта GeoniCS Топоплан-Генплан-Сети-Трассы автоматизирует выпуск чертежей, строго соответствующих действующим российским нормативам оформления документов. Заполняются все необходимые штампы и экспликации, а при необходимости производится автоматическая разбивка на листы заданного формата.

Совместное использование GeoniCS Топоплан-Генплан-Сети-Трассы с такими программными средствами как GeoniCS Изыскания, RasterDesk, Spotlight обеспечивает комплексность при реализации «сквозных» технологий проектирования.

Модуль «Топоплан»

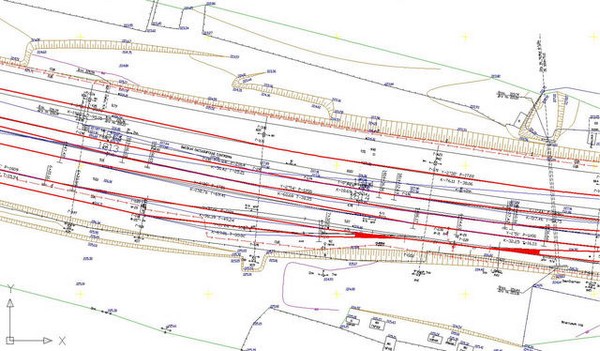

Топографический план

Первый из модулей программы — «Топоплан» — предназначен для создания топографических планов, карт и планшетов масштаба от 1:500 до 1:5000. Включает полную библиотеку топографических условных знаков (точечные, линейные, полосные, площадные), а также средства их отрисовки, редактирования и замены.

Можно выделить три основных источника данных, на основе которых в модуле «Топоплан» создаются топографические карты и модели рельефа:

• 1. архивные картматериалы на твердом носителе. Эти материалы сканируются, полученные растровые изображения корректируются (см. раздел «Обработка сканированных изображений») и вставляются в чертеж DWG в реальных изыскательских координатах. Соответствующие топознаки отрисовываются в режиме «сколки»;
• 2. данные полевых топографо-геодезических наблюдений, которые можно импортировать из RGD-файла (обменный формат программы GeoniCS Изыскания) или из текстового файла ведомости координат и отметок. Соответствующие топознаки отрисовываются в режиме «сколки» или «замены», если в программе GeoniCS Изыскания были закодированы линейные объекты;
• 3. топологические данные различных ГИС-систем, представляющие описание точечных, линейных и площадных объектов, которые можно импортировать через DXF-файл. Соответствующие топознаки отрисовываются в режиме «замены».

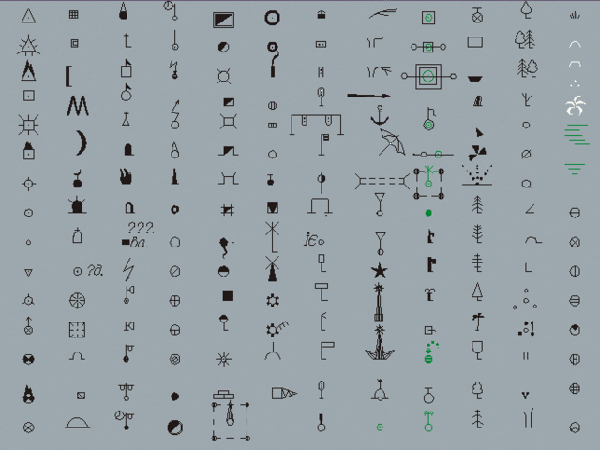

Точечные условные знаки

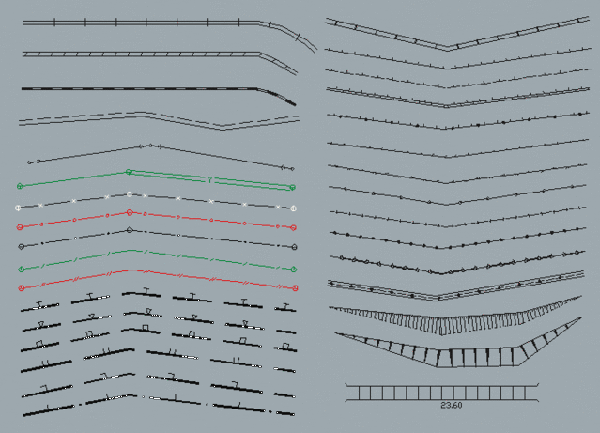

Линейные условные знаки

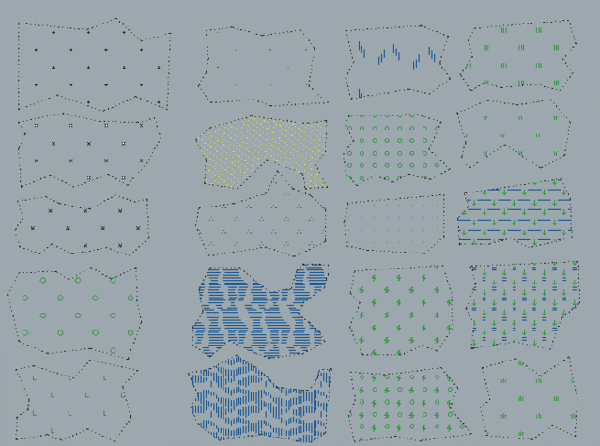

Площадные условные знаки

Выбор необходимого топознака возможен несколькими способами: через топографический классификатор, через алфавитный указатель, а также через вызываемые тематические панели инструментов. Кроме того, модуль «Топоплан» снабжен встроенной справочно-нормативной базой, где собрана информация по правилам отрисовки топографических знаков. Реализован режим «ассистента», который предоставляет пользователю подсказки, касающиеся отрисовки выбранных знаков.

В модуле «Топоплан» выделяют раздел «Рельеф». Функции данного раздела предназначены для ведения базы точек съемки проекта и создания трехмерных моделей рельефа или других поверхностей, их отображения и анализа.

Все точки съемки (импортированные из файла или созданные при оцифровке) попадают в базу данных проекта GeoniCS, где их можно просматривать, редактировать, объединять в группы; точки из базы можно вставлять в чертеж или экспортировать в текстовый файл.

Трехмерная модель рельефа обычно строится с использованием примитивов, полученных на этапе создания топоплана. Могут использоваться и другие источники информации, такие как текстовые файлы, полученные из программ GeoniCS Изыскания и CREDO, а также ранее созданные чертежи DWG, включающие 3D-полилинии и 3D-грани, горизонтали (отрисованные или полученные при векторизации средствами программ RasterDesk и Spotlight), точки с отметкой по Z, блоки с атрибутами и т.д.

Помимо точек с отметками, при построении модели используется неограниченное количество структурных линий (3D-полилиний), горизонталей (двумерных полилиний с отметками), линий подпорных стенок, линий внешних и внутренних границ модели: это обеспечивает корректность формируемой модели. GeoniCS может теперь создавать и 3D-полилинии с дугами.

Проконтролировать правильность построения модели можно с помощью ее трехмерной визуализации или при просмотре сечений по произвольной линии.

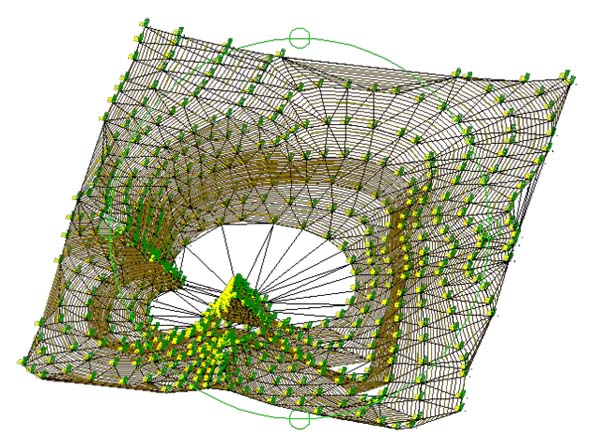

Трехмерная визуализация модели рельефа

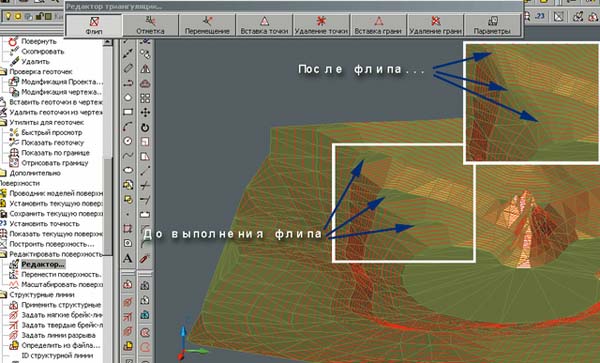

Операции редактирования модели

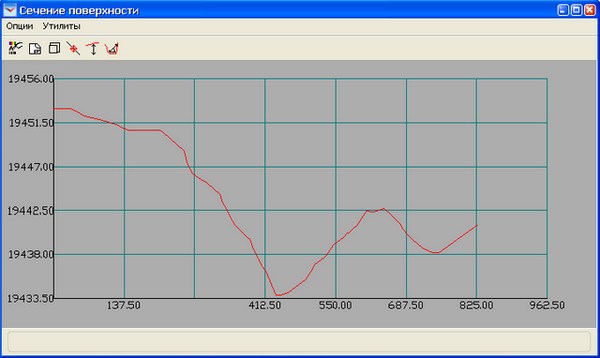

Сечение поверхности

Средства редактирования и отображения модели рельефа предоставляют ряд уникальных возможностей:

• автоматическая генерация виртуальных горизонталей при операциях редактирования модели (переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек и граней) позволяет оперативно контролировать правильность внесенных изменений;
• локальная реструктуризация построенной поверхности с помощью структурных линий различных типов делает триангуляцию управляемой: возможна «проводка» структурных линий по уже построенной триангуляции, что очень удобно при моделировании техногенных элементов рельефа;
• построение горизонталей различной степени сглаженности, простановка на них надписей и берг-штрихов.

Модуль «Топоплан» является открытой системой: вы можете самостоятельно модифицировать и пополнять библиотеку условных знаков, использовать модели рельефа, созданные с использованием других программных средств (Autodesk Land Desktop, Eagle Point, CREDO и др.), передавать модели во внешние расчетные программы.

Результатом работы модуля «Топоплан» являются картированные цифровые модели местности, которые могут использоваться и в топографии, и в ГИС, и при проектировании.

Модуль «Генплан»

Модуль «Генплан» состоит из нескольких функциональных разделов, каждый из которых соответствует строго определенным задачам проектирования генеральных планов (горизонтальная планировка, вертикальная планировка и благоустройство).

Разбивочный план (горизонтальная планировка)

Функции этого раздела позволяют быстро отрисовать строительную или геодезическую сетку, улично-дорожную сеть, нанести на генплан здания и сооружения, площадки и пешеходные дорожки, проставить необходимые координаты и размеры. Все функции высокоинтеллектуальны и соответствуют требованиям действующих нормативных документов.

Экспликация зданий, ведомости дорожек и площадок формируются автоматически.

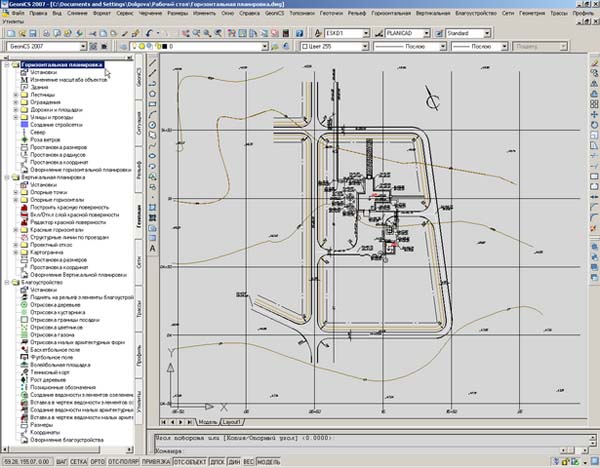

Разбивочный план

Организация рельефа (вертикальная планировка и картограмма земляных масс)

Функции этого раздела позволяют расставить опорные точки планировки на осях проездов, внутри кварталов и в углах отмостки, а также в других характерных точках проектируемой площадки. По опорным точкам производится простановка стрелок уклоноуказателей с автоматическим пересчетом значений.

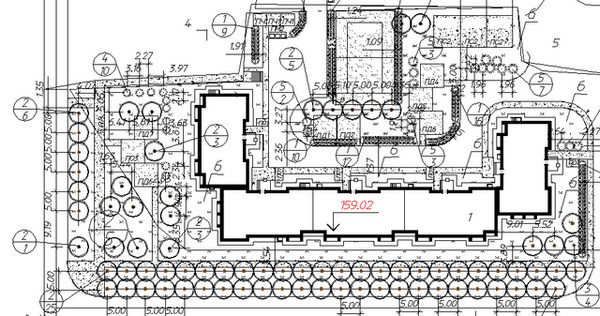

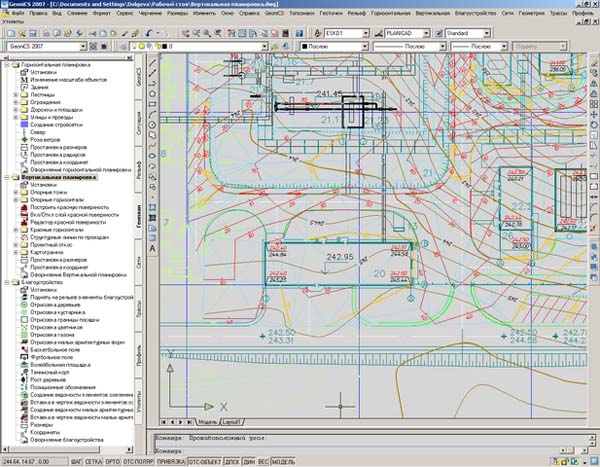

План организации рельефа

Понятный инженеру интерфейс позволяет легко и наглядно производить моделирование будущего «красного» (проектного) рельефа, редактируя получившуюся «опорную сеть». При редактировании этой сети программа автоматически пересчитывает все связанные с редактируемой точкой отметки и уклоноуказатели.

Модуль «Генплан» предусматривает гибкое сочетание метода опорных точек и метода «красных» горизонталей при построении проектного рельефа: модель может быть построена как по опорным точкам и структурным линиям, так и по опорным горизонталям. Для более подробной проработки «красного» рельефа вы можете по вашему усмотрению перемещать на чертеже опорные «красные» горизонтали — модель проектируемой поверхности будет перестроена.

Программа безошибочно, с заданной точностью производит расчет картограммы земляных масс и оформляет чертеж в принятой в России форме.

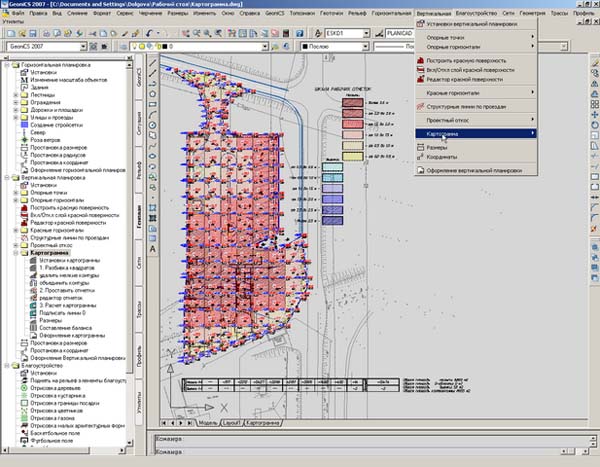

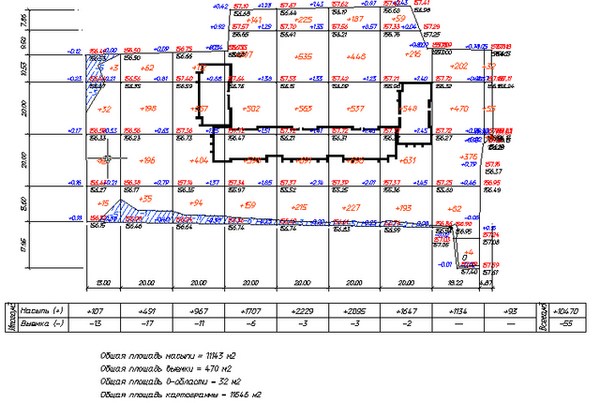

План земляных масс

Благоустройство и озеленение

Функции этого раздела позволяют озеленить и благоустроить проектируемую площадку: «посадить» деревья и кустарники, разместить малые архитектурные формы.

Имеется возможность отрисовки одиночной, аллейной, площадной посадки деревьев и кустарников, различных малых архитектурных форм в соответствии с принятыми стандартными обозначениями на генеральных планах. В то же время эти объекты являются трехмерными, что позволяет проводить визуальный анализ принятых решений и обеспечивает полноценную трехмерную визуализацию проектируемой площадки. Кроме того, в программе предусмотрены такие функции как моделирование роста деревьев и кустарников, автоматическое «поднятие» на трехмерный рельеф деревьев, кустарников, любых малых архитектурных форм, урн, скамеек, столиков и т.д.

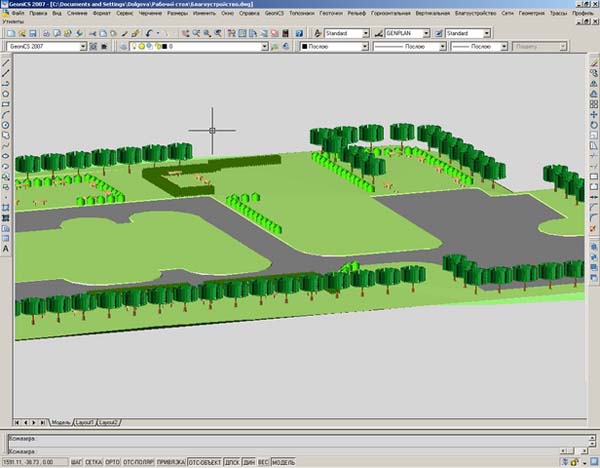

Благоустройство

Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.

Модуль «Сети»

Функции этого модуля позволяют автоматизировать работы по выполнению трассировки в плане инженерных коммуникаций. Средства создания сводного плана инженерных сетей обеспечивают возможность с минимальными затратами времени и ресурсов выполнить разводку и совмещение инженерных сетей на проектируемой площадке, надписать их, быстро проставить все необходимые координаты и размеры.

Программа имеет встроенные средства контроля нормативных расстояний между инженерными сетями, таблица нормативных расстояний может редактироваться и дополняться. Модуль позволяет проектировать внешние инженерные сети и оформлять необходимые выходные документы. Кроме того, возможно дигитализировать существующие сети и создавать их трехмерную модель. Главная особенность модуля «Сети» заключается в представлении линейной коммуникации в виде специального трехмерного объекта (геона), имеющего соответствующий вид и поведение. Упростить проектирование и редактирование сетей позволяет объект «Сеть». Возможно использование данных о существующем и проектном рельефе, топознаках существующих сетей. В зависимости от типа сети ее создание осуществляется по уклону либо на заданной глубине от проектной поверхности. Различные режимы трассировки сети (замена, накладка на объекты, прокладка на заданном расстоянии от объекта с учетом нормативных расстояний), а также удобный редактор профиля делают процесс создания сети быстрым и простым. По существующим сетям автоматически строятся продольные профили и таблицы колодцев.

На всех этапах проектирования возможно редактирование параметров и объектов.

• параметры вершин;
• параметры труб;
• пересекаемые коммуникации;
• футляры.

Предусмотрена возможность редактирования профиля (операции поднятия участка, пересчета по заданным отметкам, уклону).

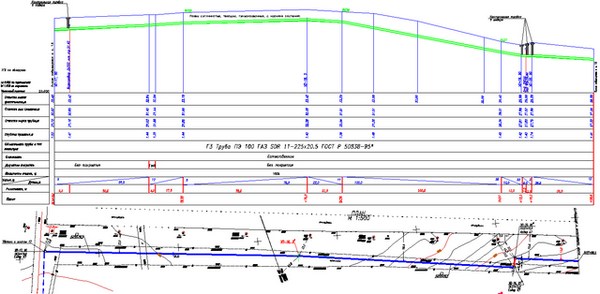

Профиль сети

В таблицах колодцев возможно редактирование структуры колодца. Осуществляются редактирование деталировки колодцев водопровода и таблицы спецификации оборудования, выбор значений параметров из базы нормативно-справочной информации, автоматический и ручной сбор точек пересечения, расстановка и редактирование футляров.

Дополнительные возможности:

• экспорт свойств сети в MS Excel;
• проверка нормативных расстояний в плане.

В программе предусмотрена расширяемая и настраиваемая справочная система по нормативным расстояниям в плане между различными инженерными сетями. В целом модуль обеспечивает «бесшовный» обмен чертежами между генпланистами и проектировщиками отдельных сетей.

Модуль «Трассы»

Модуль «Трассы» является ядром, на основе которого создается система проектирования конкретных видов линейно-протяженных объектов.

Модуль состоит из трех разделов:

• создание геометрических элементов;
• работа с планом (трассами, горизонтальными осями);
• продольный профиль.

Раздел «Геометрические элементы» позволяет создавать специальные геометрические объекты: тангенсы, дуги, клотоиды (спирали), а также некоторые специальные объекты (например, для трасс железных дорог — излом, стрелка). Возможно редактировать элементы, восстановить тангенсы и т.д.

В разделе «План» предусмотрены функции отрисовки оси трассы в плане.

Трасса — это специальный объект, состоящий из геометрических элементов, созданных в разделе «Геометрические элементы». Трассы подразделяются на простые и составные, состоящие из ссылок на другие трассы. В процессе проектирования сложных трасс возможно создать их иерархию. Трассы хранятся в проекте и при необходимости отображаются в чертеже. Обеспечена поддержка рубленых (резаных) пикетов. Предусмотрены функции редактирования: трассы можно обрезать, разрывать, копировать и удалять. Существует возможность редактирования с блокировками, позволяющая заблокировать те или иные характеристики определенного набора элементов, что влияет на поведение трассы при редактировании. Реализованы функции ввода и мониторинга контурных ограничений при редактировании трасс, существует возможность подключения к трассе таблицы ограничений. В процессе редактирования трассы динамически изменяется ее оформление.

Трасса

При вписывании трассы задается ее шаблон с незаблокированными параметрами: они могут быть подобраны. Задаются начальное и конечное условие вписывания, алгоритм подбирает значения свободных параметров и вписывает трассу. К отдельным пикетам или диапазонам пикетов пользователь может приписать различную семантическую информацию. Для сохранения типовых решений имеется библиотека шаблонов.

В разделе «Профиль» собраны базовые операции проектирования и редактирования профиля. Средствами этого раздела выполняются ввод и мониторинг ограничений, оформление профиля. Программа основана на реализации собственных объектов: профиль и окно профиля. Возможны различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, создание по трассе. Имеются мощные инструменты редактирования профилей: табличный редактор, редактор элементов, редактор пикетажных данных — семантики различных типов, привязанной к пикетам или диапазонам пикетов. Программа поддерживает свойства и стили профиля, свойства и стили окна профиля, стили подписей профиля и окна профиля. Стили профиля используются для управления двумерным и трехмерным изображением профиля, а стили окна профиля — для управления как форматом графического отображения профиля, так и его заголовком и подписями координатных осей. Стили подписей — мощный механизм управления видом и поведением подписей. Стили отображения пикетажных данных позволяют самыми различными способами отображать пикетажные данные в полосках. Доступ к стилям всех объектов и самим объектам (профилям, окнам профилей) обеспечивается через Проводник чертежа (закладки "Установки" и "Геоны").

Для профилей и окон профиля можно использовать несколько типов подписей. Система поддерживает подписи профиля, подписи окна профиля (в том числе возможность ручного подписывания пересекающих коммуникаций). Программа позволяет вручную добавить подписи к отдельным точкам на линии профиля или в других местах сетки. Подписывают или пикет и отметку точки, или выбранные данные относительно двух точек, такие как разность высот (рабочая отметка) и расстояние между ними. В разделе реализованы необходимые функции по созданию развернутого плана трассы и шкалы высот.

К служебным функциям относятся экспорт данных профиля, создание 3D-модели трассы, рисование по профилю с помощью прозрачных команд, измерения по окну профиля.

Программа обеспечивает оформление длинных профилей (с помощью сбросов). Раздел «Утилиты» включает ряд специально разработанных функций, расширяющих базовые возможности AutoCAD. Реализованы 12 макросов, которые значительно упрощают работу со слоями. В разделе имеется несколько удобных построений, таких как контур с прямыми углами, облако с заданными параметрами дуг, произвольные прямоугольники, в том числе повернутые на определенный угол, а также объекты GeoniCS выноска и 3D-полилиния с дугами. Корректно с точки зрения топографии отрисовать площадной знак поможет функция "Штриховка контура блоком". Разработан специализированный Редактор любых линейных объектов: отрезков, полилиний, 3D-полилиний, структурных линий и границ и т.д. Он позволяет добавлять, удалять, перемещать вершины, редактировать их отметки, а также изменять тип сегмента.
