Расчеты ZuluHydro работают в тесной интеграции с геоинформационной системой и выполнены в виде модуля расширения ГИС. В настоящий момент продукт существует в следующих редакциях:

• ZuluHydro — расчеты систем водоснабжения для ГИС Zulu

• ZuluArcHydro — расчеты систем водоснабжения для ESRI ArcGIS 8

Сеть весьма просто и быстро заноситься в ГИС с помощью мышки или по координатам. При этом сразу формируется расчетная модель. Остается лишь задать расчетные параметры объектов и нажать кнопку выполнения расчета.

Расчету подлежат тупиковые и кольцевые водопроводные сети, в том числе с повысительными насосными станциями и дросселирующими устройствами, работающие от одного или нескольких источников.

• Коммутационные задачи

• Поверочный расчет водопроводной сети

• Конструкторский расчет водопроводной сети

• Гидроудар — расчет переходных процессов

• Построение пьезометрического графика

Коммутационные задачи

Анализ отключений, переключений, поиск ближайшей запорной арматуры, отключающей участок от источников, или полностью изолирующей участок и т.д. Подробно с описанием задач можно ознакомиться здесь…

Целью поверочного расчета является определение потокораспределения в водопроводной сети, подачи и напора источников при известных диаметрах труб и отборах воды в узловых точках.

При поверочном расчете известными величинами являются:

• Диаметры и длины всех участков сети и, следовательно, их гидравлических сопротивлений

• Фиксированные узловые отборы воды

• Напорно-расходные характеристики всех источников

• Геодезические отметки всех узловых точек

В результате поверочного расчета определяются:

• Расходы и потери напора во всех участках сети

• Подачи источников

• Пьезометрические напоры во всех узлах системы.

К поверочным расчетам следует отнести расчет системы на случай тушения пожара в час наибольшего водопотребления и расчеты сети и водопроводов при допустимом снижении подачи воды в связи с авариями на отдельных участках. Эти расчеты необходимы для оценки работоспособности системы в условиях, отличных от нормальных, для выявления возможности использования в этих случаях запроектированного насосного оборудования, а также для разработки мероприятий, исключающих падение свободных напоров и снижение подачи ниже предельных значений.

Целью конструкторского расчета тупиковой и кольцевой водопроводной сети является определение диаметров трубопроводов обеспечивающих пропуск расчетных расходов воды с заданным напором.

Под расчетным режимом работы сети понимают такие возможные сочетания отбора воды и подачи ее насосными станциями, при которых имеют место наибольшие нагрузки для отдельных сооружений системы, в частности водопроводной сети. К нагрузкам относят расходы воды и напоры (давления).

Водопроводную сеть, как и другие инженерные коммуникации, необходимо рассчитывать во взаимосвязи всех сооружений системы подачи и распределения воды.

Расчет водопроводной сети производится с любым набором объектов, характеризующих систему водоснабжения, в том числе и с несколькими источниками.

Расчет нестационарных процессов в сложных трубопроводных гидросистемах. Цель расчета — выявления участков и узлов сети, подвергающихся за время переходного процесса воздействию недопустимо высокого или низкого давления. В качестве событий, порождающих переходные процессы, предполагается включение или выключение насосов либо открытие или закрытие задвижек, а также разрыв трубы. Подробно с описанием нестационарных процессов можно ознакомиться здесь…

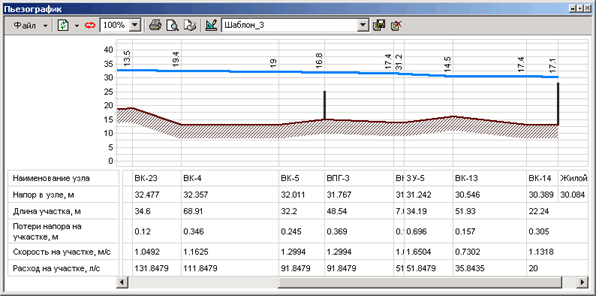

Целью построения пьезометрического графика является наглядная иллюстрация результатов гидравлического расчета (поверочного, конструкторского). При этом на экран выводятся:

• линия давления в трубопроводе

• линия поверхности земли

• высота здания.

Цвет и стиль линий задается пользователем.

В таблице под графиком выводятся для каждого узла сети наименование, геодезическая отметка, высота потребителя, напоры в трубопроводах, потери напора по участкам сети, скорости движения воды на участках сети и т.д. Количество выводимой под графиком информации настраивается пользователем.
