Состав расчетных задач

• Поверочный расчет газовой сети низкого давления.
• Поверочный расчет газовой сети среднего или высокого давления.
• Построение графика падения давления в газовой сети.

Поверочный расчет газовой сети

Целью поверочного расчета является определение фактических расходов газа на участках газовой сети, давления во всех узловых точках и нарушения режима работы потребителей.

Созданная математическая имитационная модель системы газоснабжения, служащая для решения поверочной задачи, позволяет анализировать гидравлический режим работы системы, а также прогнозировать его изменения в случае каких-либо переключений. Расчеты могут проводиться при различных исходных данных, в том числе при отключении отдельных участков газовой сети.

Возможности

Расчету подлежат тупиковые и кольцевые газовые сети низкого, среднего и высокого давления, работающие от одного или нескольких ГРП, ГРС.

Расчет систем газоснабжения может производиться с использованием двух методик:

• С учетом температуры газа при нормальных условиях работы по СП 42-101-2003.
• С учетом температуры газа, отличающейся от нормальных условий.

Состав газовой смеси может задаваться пользователем и это может быть не только природный газ, но и обычный воздух.

Изображение газовой сети выполняется в ГИС Zulu с помощью мышки. При этом формируется расчетная модель сети и соответствующие таблицы к каждому объекту. В таблицы заносится необходимая информация для выполнения расчетов, а после его проведения осуществляется запись результатов.

Рис.1 Пример газовой сети в ГИС Zulu

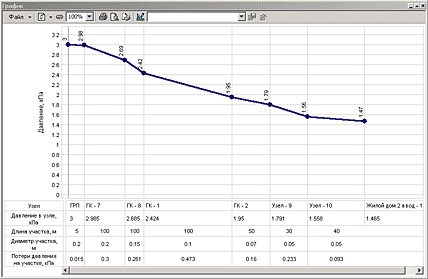

График падения давления

Целью построения графика падения давления по заданному направлению является наглядная иллюстрация результатов гидравлического расчета газовой сети. Для построения графика выбирается направление, указываемое флажками и цветом линии, и запускается задача построения графика.
