Стандартный модуль

Стандартный модуль предназначен для расчета подпорных стенок. Он учитывает исходные данные проектов и предоставляет табличный и графический вывод результатов, как на экран, так и в отчет. Включены некоторые особые возможности:

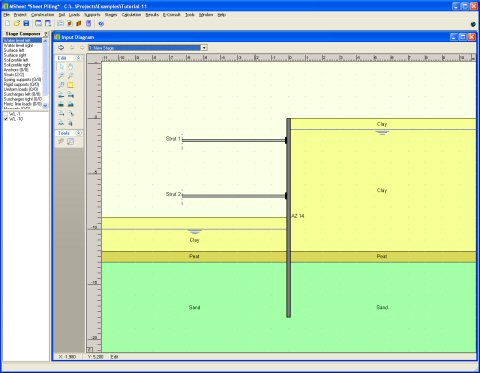

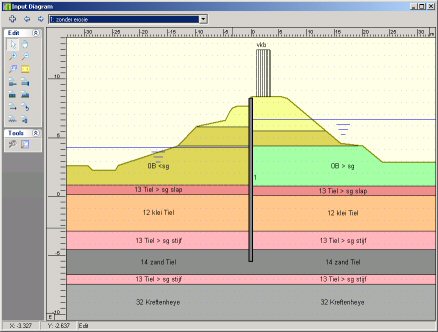

• Графический пользовательский интерфейс
• Горизонтальное напластование грунтов
• Ввод шпунтовых стенок из расширенных библиотек (Arcelor, Hoesch, Larssen, заданных пользователем)
• Мастер быстрого ввода комбинированных стенок
• Анкеры с учетом преднапряжения и максимального усилия при нагружении
• Распорки с учетом предсжатия и максимального усилия при нагружении

• Постоянные распределенные нагрузки на поверхности грунта
• Линейные нагрузки, направленные перпендикулярно стенке, моменты, переменные нормальные силы вдоль оси балки

• Модуль реакции основания
• Коэффициенты давления грунта (Ka, K0 и Kp)

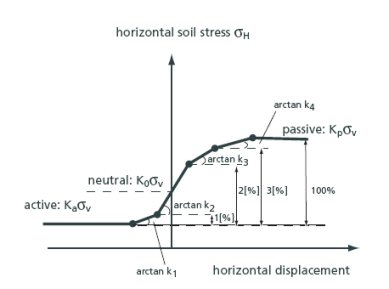

• Упругопластическое моделирование нагружения / разгрузки

• Гидростатическое поровое давление, определяемое положением поверхности воды
• Дополнительное избыточное поровое давление

Все важные для стадий возведения установки доступны в расширенной таблице в виде окна. Это позволяет делать быструю проверку и просмотр. Можно сделать следующие изменения между стадиями:

• Выемка или поднятие грунта
• Добавление или снятие нагрузок
• Добавление или удаление анкеров и распорок
• Преднапряжение или предсжатие распорок и анкеров
• Изменение уровня воды

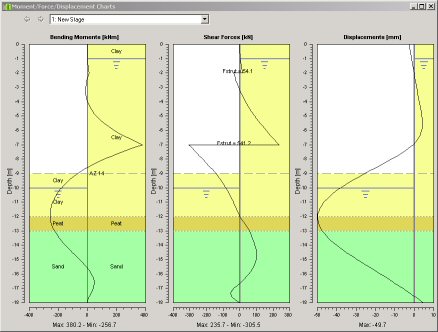

Таблицы входных и выходных данных, графики и отчет доступны для печати, просмотра и экспорта в стандартные приложения Windows с помощью буфера обмена Windows. Графики представляют:

• перемещения
• изгибающие моменты
• перерезывающие силы
• поровое давление
• напряжения в грунте вдоль осей балки
• результаты расчета длины и общей устойчивости
• Отчет может быть сгенерирован для обычных и проверочных расчетов и включает входные и выходные данные, графики и выводы
• Информация может быть экспортирована так же в MStab для более детальных расчетов устойчивости.
