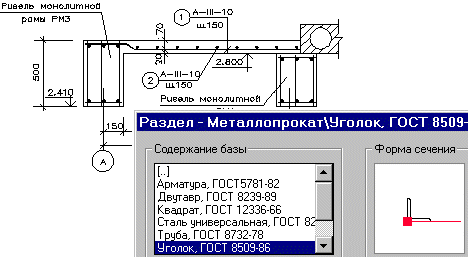

Форма или сечение объекта входит в раздел базы как одна из характеристик. База содержит все основные профили металлопроката, арматуры, серии фундаментных плит, блоков, плит перекрытий, элементов лестниц, перемычек, арматурных сеток т.д.
Особенность
Самостоятельно пополняемая и редактируемая структура базы. Создание собственных разделов и документов базы.
Быстрое создание индивидуальных конструкций.
Возможности вычерчивания схем
Раскладка типовых и индивидуальных элементов конструкций по направлению или в области сетки маркировочных осей. Например, раскладка колон, панелей перекрытий, ригелей, стеновых панелей и т.д. вдоль цифровых или буквенных осей или по их пересечениям. Оптимизированная раскладка фундаментных плит, блоков, плит перекрытий. Раскладка сборных ступеней лестниц. Раскладка арматурных сеток с нахлестом.
Возможности параметрической отрисовки
Гнутый стержень – команда для вычерчивания скоб, петель, хомутов и других стержней произвольной формы с последующей маркировкой свойств детали.
Сечения и узлы монолитных лестниц.
Отверстия в схемах перекрытий, фундаментов и т.д., сердечники в стенах.
Продольный вид произвольных и базовых сечений металопроката. Команда для быстрого вычерчивания ферм, колонн и других металлических конструкций.
Всевозможные виды сварки.
Многообразие специальных символов и обозначений.
Универсальная система маркировки элементов.
Возможности
Быстрый поиск из базы и ввод данных на элемент. Одновременное редактирование данных элементов собранных в группу или выбранных по стилю.
Особенность
Независимость маркировки от изображения элементов конструкций позволяет маркировать любые индивидуальные решения.
Специализированные конструктивные объекты
Зона армирования: редактирование формы и области зоны, учет нахлеста стержней на графике и в расходе арматуры, добавлен новый вид — обозначение сетки, два разных шага раскладки стержней по двум направлениям, автоматическое прилипание линий указаний выносок маркировки после редактирования обозначения зоны;
Веерная зона армирования;
Сечение плиты или другой однотипной конструкции;
Сварной шов — на основе полинии с рядом новых свойств;
Гнутый стержень с дополнительным созданием сервисных форм: Хомута, Петли, Шпильки;
Армированное сечение с совместным конструированием и редактированием арматуры и формы сечения;
Армированное отверстие с совместным армированием и редактированием формы отверстия;
Выносная маркировка с новой интелектуальной графикой и возможностью установки формы и содержания надписей маркировки по шаблону;
Выноска сварки и Обозначение уклона;
Сечение сетки;Отверстие;
Продольный вид профиля с группой свойств отвечающих за быстрое построение и редактирование металлических конструций: Ферм, Пространственных структур, Мостов и т.д.
Кустовой и ленточный ростверки — все варианты расположения свай
Оси, выноски, отметки высоты и другие обозначения для оформления чертежей;
Автоматическая выдача следующих отчетов:
Ведомость и спецификация перемычек.
Спецификация на сборные конструкции.
Спецификация на изделие.
Спецификация на группу изделий.
Спецификация на конструкцию, узел.
Ведомость деталей.
Ведомость расхода стали.
Спецификация на отправочный элемент, КМД.
Сводная спецификация оборудования и материалов.
Ведомость листов.
Ведомость спецификаций.
Особенность
Редактирование формы и содержания таблиц.
Общие особенности
Работа в разных масштабах на одном листе. Автоматическое перенастраивание текста, размеров, обозначений на установленный масштаб или на выбранный формат чертежа.
Автоматическое определение центра масс в любых сечениях и возможность вычерчивание элементов с привязкой от центра масс.
Возможности строительного проектирования по формированию планов, разрезов, фрагментов зданий существуют в программе как сервис.
Открытая настройка системы на местные стандарты конструирования.
Совместимость с другими CAD системами, единственное условие – DWG формат.
Другие возможности
Документооборот. Сохранение на чертеже ссылки на его место на диске и время последнего изменения;
Редактирование количества ступеней в уже созданных лестницах на плане;
Автоматический подсчет объема бетона для индивидуальных конструкций на базе арматурного сечения;
Простейший подход работы в разных масштабах с учетом работы в Пространстве листа Автокада;
Быстрый режим маркировки элементов в любых конструкторских чертежах выполненных в пустом Автокаде;
Автоматическое создание спецификаций и ведомостей с полного комплекта чертежей (dwg рисунков) без их специального открытия в Автокаде;
Менеджер одновременной работы с многочисленными dwg файлами составляющих проект;
Выдача основных видов спецификаций в Excel для последующего согласование и редактирование объемов материалов с заказчиком на в удобном формате Excel и передачи в смету;
