Назначение

Система подготовки топографических планов IndorCAD/Topo предназначена для подготовки топопланов различных масштабов, а также для подготовки цифровых моделей местности для последующей работы с ними в других продуктах линейки IndorCAD.

Функции

• Обработка данных инженерно-геодезических изысканий

• Векторизация растровых картографических материалов

• Построение и анализ цифровых моделей рельефа

• Моделирование природных объектов и искусственных сооружений

• Объёмная визуализация модели местности

• Оформление и распечатка топографических карт

Краткое описание

Исходными данными для системы IndorCAD/Topo могут быть данные инженерно-геодезических изысканий (тахеометрические, теодолитные, нивелировочные журналы), растровые (сканированные) карты и планы, а также данные о местности, полученные из других программных продуктов через различные обменные форматы файлов (поддерживаются форматы различных геодезических приборов, файлы GPS-съёмки, обменный формат CREDO, различные растровые форматы, DXF-файлы, шейп-файлы ESRI, текстовые файлы с координатами точек и пр.).

Работа в системе проходит в несколько основных этапов. Вначале по исходным данным (трёхмерным точкам, структурным линиям рельефа и пр.) строится цифровая модель рельефа в виде триангуляции (набора пространственных треугольников). Корректность строящейся модели рельефа можно сразу же оценить визуально по автоматически строящимся изолиниям, градиентам стока, областям скопления воды, а также в отдельном окне трёхмерного вида.

На втором этапе на модель рельефа наносится ситуация — набор точечных, линейных и площадных объектов с соответствующими условными знаками. Для этого в комплекте с IndorCAD/Topo поставляется стандартная библиотека условных знаков для топографических планов масштабов 1:500, 1:1000, 1:2000 и 1:5000. При необходимости инженер может создать свою собственную библиотеку условных знаков.

Полученную цифровую модель местности можно передать для дальнейшей работы в другие системы линейки IndorCAD либо дополнительно оформить для последующей распечатки. Для окончательного оформления топографических планов необходимо нарезать модель местности на отдельные листы, а затем экспортировать сформированные листы в систему подготовки чертежей IndorDraw. В этой системе работа с планом ведётся не как с трёхмерной моделью, а как с обычным графическим изображением, что позволяет как редактировать само изображение на топографическом плане, так и создавать необходимые дополнительные элементы зарамочного оформления.

Ещё одним интересным применением созданной в IndorCAD/Topo модели местности является создание презентационных видеороликов и изображений. В окне трёхмерного вида можно выполнить полёт над местностью, а результат сохранить как обычный видеофильм (в файле формата AVI) для последующей независимой демонстрации.

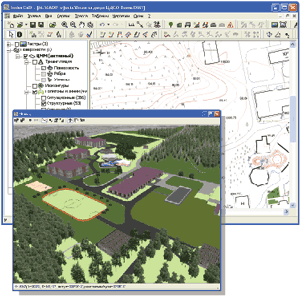

Создание топоплана в системе IndorCAD/Topo и наглядная визуализация в трёхмерном виде, позволяющая визуально оценить модель местности и существенно упрощающая создание презентационных изображений и видеороликов
