Назначение

Система проектирования IndorCAD/Site предназначена для разработки рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов.

Функции

• Построение и анализ моделей местности

• Горизонтальная планировка местности (создание разбивочного плана)

• Вертикальная планировка местности (подготовка плана организации рельефа и плана земляных масс)

• Планирование инженерной инфраструктуры (создание сводного плана инженерных сетей)

• Планирование благоустройства территории

• Объёмная визуализация проектных решений

• Подготовка и распечатка проектной документации

Краткое описание

В системе IndorCAD/Site основой для проектирования является цифровая модель местности (ЦММ), состоящая из триангуляционной модели рельефа и ситуации. ЦММ может быть подготовлена непосредственно в IndorCAD/Site, либо импортирована из других программных продуктов через различные обменные форматы файлов. Для создания ЦММ могут использоваться растровые (сканированные) картографические материалы с точной координатной привязкой или данные инженерно-геодезических изысканий.

После получения ЦММ начинается горизонтальная планировка местности. Для этого в IndorCAD/Site имеется ряд специальных инструментов для разбивки улично-дорожной сети, размещения зданий, сооружений, площадок и пешеходных дорожек, создания строительных геодезических сеток.

Задача вертикальной планировки местности в системе IndorCAD/Site может решаться с помощью уклоноуказателей, проектных отметок или красных горизонталей. Для запроектированной модели рельефа может быть проведён анализ водостока, выявлены места скопления воды, рассчитаны объёмы земляных работ.

После горизонтальной и вертикальной планировки местности выполняется разводка инженерных сетей и благоустройство территории (озеленение, размещение малых архитектурных форм и пр.) Для этого с системой IndorCAD/Site поставляется большая библиотека типовых элементов инженерной инфраструктуры и благоустройства.

Уникальной особенностью системы IndorCAD/Site является функция объёмной визуализации, позволяющая немедленно увидеть в трёхмерном виде любые изменения, производимые с существующей или проектируемой местностью. В трёхмерном виде можно рассмотреть местность с любой необходимой точки зрения, в т.ч. увидеть под землёй инженерные сети в реальных координатах. Можно пролететь над местностью или пройтись по виртуальным улицам, одновременно записав соответствующий видеофильм. Такие фильмы с высочайшим качеством объёмной визуализации создают эффект «виртуальной реальности», позволяющей рекомендовать их для публичной защиты проектов и привлечения инвестиций.

По окончании проектирования IndorCAD/Site генерирует чертежи (в формате системы подготовки чертежей IndorDraw) и ведомости (в формате табличного редактора Microsoft Excel) в соответствии с требованиями ГОСТ 21.508-93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов».

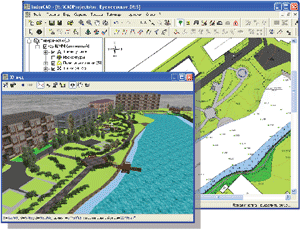

Проектирование генерального плана микрорайона в системе IndorCAD/Site с одновременной объемной визуализацией
