Назначение

Система расчёта дорожных одежд IndorPavement предназначена для автоматизированного конструирования и расчёта дорожных одежд автомобильных дорог общего пользования, городских улиц и дорог. Система позволяет производить расчёты дорожных одежд для нового строительства и оценки прочности существующих конструкций.

Функции

• Расчёт конструкций дорожных одежд в соответствии с ОДН 218.046-01 «Проектирование нежёстких дорожных одежд»

• Расчёт усилений в соответствии с ОДН 218.1.052-2002. «Оценка прочности нежёстких дорожных одежд»

• Расчёт жёстких конструкций дорожной одежды согласно «Методическим рекомендациям по проектированию жёстких дорожных одежд (взамен ВСН 197-91)»

• Расчёт с учётом защитно-армирующих и защитно-дренирующих геосинтетических материалов согласно «Рекомендациям по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог»

• Дополнительные возможности расчёта с учётом геосинтетических материалов согласно «Методическим рекомендациям по применению полимерных геосеток (георешёток) для усиления слоёв дорожной одежды из зернистых материалов (ОДМ 218.5-002-2008)

• Расчёт обочин, остановочных полос, краевых укрепительных полос согласно ОДН 218.3.039-2003 «Укрепление обочин автомобильных дорог»

• Разработка вариантов конструкций дорожных одежд с использованием справочников типовых строительных конструкций «Серия 3.503-71/88. Дорожные одежды автомобильных дорог общего пользования» и «Серия 3.503.1-91. Дорожные одежды с покрытиями из сборных железобетонных плит для автомобильных дорог в сложных условиях»

• Оптимизация толщин слоёв вариантов конструкций дорожных одежд

• Формирование чертежей и отчётов по конструкциям дорожных одежд

Краткое описание

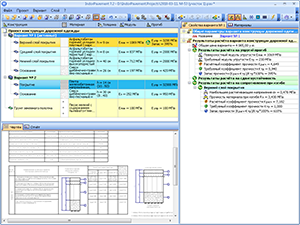

Общий вид программы IndorPavement

В систему IndorPavement входит библиотека типовых конструкций дорожной одежды в соответствии со Справочником типовых строительных конструкций «Серия 3.503-71/88. Дорожные одежды автомобильных дорог общего пользования». Пользователю достаточно ввести минимальный набор параметров (техническая категория дороги, тип дорожной одежды, дорожно-климатическая зона, схема увлажнения, расчётное число автомобилей, тип грунта земляного полотна), в результате чего система предложит от 1 до 5 подходящих вариантов конструкции, которые можно взять в последующее проектирование. Следует отметить, что IndorPavement способен одновременно работать с несколькими вариантами конструкции, что позволяет наглядно сравнивать их по расчётным критериям.

Поставляемая с системой IndorPavement библиотека базовых материалов содержит все материалы, представленные в ОДН 218.046-01 «Проектирование нежёстких дорожных одежд», в Справочнике типовых строительных конструкций «Серия 3.503-71/88. Дорожные одежды автомобильных дорог общего пользования», а также современные геосинтетические материалы, указанные в приложении «Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог». При необходимости пользователь может дополнить библиотеку новыми материалами.

Создание проекта дорожных одежд с помощью библиотеки типовых решений

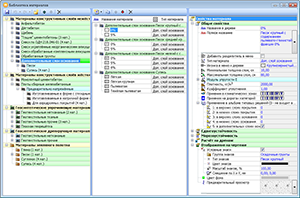

Расширяемая библиотека материалов IndorPavement

В программе реализованы расчёты на прочность (по упругому прогибу, по условию сдвигоустойчивости подстилающего грунта и малосвязных конструктивных слоёв при динамической и статической нагрузке, на сопротивление монолитных слоёв усталостному разрушению от растяжения при изгибе) с возможностью корректировки результатов при применении геосинтетических материалов, проверка морозоустойчивости конструкции и расчёт дренирующего слоя. Дренирующий слой может считаться с учетом геосинтетических защитно-дренирующих материалов.

Также пользователь может уточнить расчёт в соответствии с типом участка проектирования (проезжая часть, обочина, остановочная полоса, краевая укрепительная полоса). Системой предоставляются различные варианты определения нагрузки (явное задание, по минимальному требуемому модулю упругости, по условиям движения с учетом зависимости коэффициентов приведения от нагрузки на ось).

IndorPavement позволяет оптимизировать конструкцию дорожной одежды, перебирая толщины конструктивных слоёв в заданных пределах. Упорядоченные по стоимости варианты конструкций, удовлетворяющих расчётным критериям, представляются в таблице. Наилучшие варианты могут быть выбраны для дальнейшего проектирования.

Отчётная информация может быть представлена в виде чертежей, таблиц и текстового описания расчёта. Чертежи представлены в нескольких вариантах оформления, что даёт пользователю возможность выбора наиболее подходящего. В дальнейшем сформированные чертежи могут быть доработаны в системе IndorDraw (входящей в комплект поставки IndorPavement), распечаны или экспортированы в другие форматы, например в DWG/DXF.

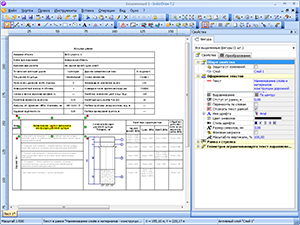

Редактор чертежей IndorDraw в комплекте
