Система предназначена для формирования сечений произвольной конфигурации. Содержит процессор для вычисления осевых, изгибных, крутильных, сдвиговых и пластических жесткостных характеристик и построения изополей напряжений по заданным усилиям.

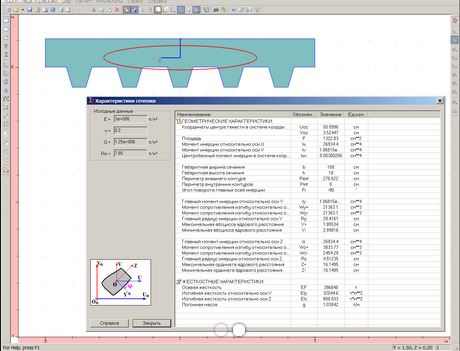

Система КС-САПР представляет собой специализированную графическую среду и содержит инструменты для формирования сечений произвольной конфигурации. Система снабжена процессором для вычисления их осевых, изгибных, крутильных, сдвиговых и пластических характеристик. Предоставляется возможность конструировать сложные сечения, составленные из простых. Допускается импорт стандартных профилей из системы РС-САПР. Для получения сечения произвольной формы используются булевы операции сложения и вычитания плоских фигур.

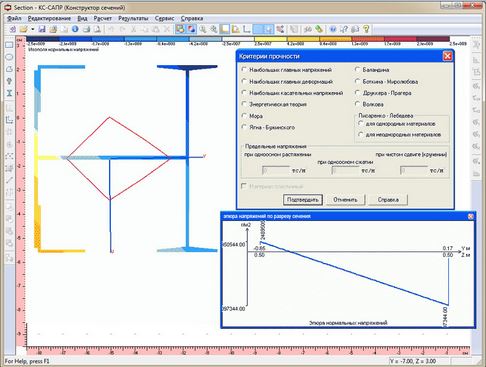

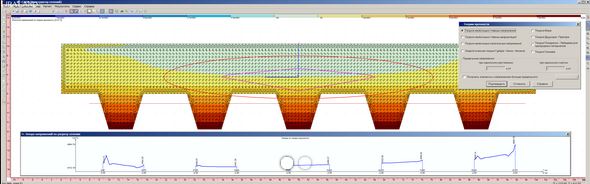

КС-САПР информационно связана с системой ВИЗОР-САПР. Созданное сечение можно экспортировать в ВИЗОР-САПР и присвоить его соответствующему элементу. Имеется также возможность импортировать в КС-САПР усилия, полученные после расчета. Это позволяет получить картину распределения напряжений по сечению – нормальных, касательных, главных и эквивалентных.
