Комета-2

Программа для проектирования узлов стальных конструкций

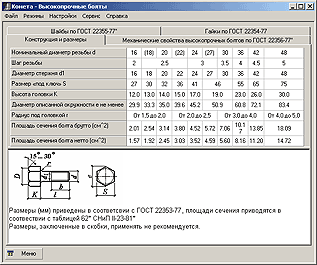

Программа КОМЕТА-2 предназначена для экспертизы принятых проектных решений и проектирования наиболее распространенных типов узлов стержневых металлических конструкций зданий и сооружений в промышленном и гражданском строительстве. Программа включает информационные режимы, выполняющие справочные и вспомогательные операции, и расчетные режимы, реализующие экспертизу и проектирование узлов.

С помощью программы можно выполнить как экспертизу принятого ранее проектного решения в соответствии с требованиями СНиП II-23-81*, СП 53-102-2004, СП 16.13330.2011, ДБН В.2.6-163:2010, так и запроектировать узел на основе выбранного прототипа.

В программе реализован подход, в котором при проектировании используется набор параметризованных конструктивных решений узлов (прототипов). Параметры прототипа зависят от заданных условий проектирования (материала, внутренних усилий и т. д.). В режиме проектирования для принятого технического решения узла определяются все его параметры, удовлетворяющие нормативным требованиям, а также ряду конструктивных и сортаментных ограничений. Исходными данными для автоматизированного проектирования узлов являются конфигурация или тип узла, тип и размеры поперечных сечений несущих элементов, сходящихся в данном узле, а также усилия, действующие в этих элементах.

Результатом работы является чертеж узла (в том числе и в формате DXF) и данные о прочности его отдельных элементов (деталей конструкции, сварных швов, болтов и т.д.), представленные в виде набора коэффициентов использования ограничений. Последние дают возможность оценить качество полученного технического решения и, при желании, принять решение об изменении некоторых из параметров конструкции.

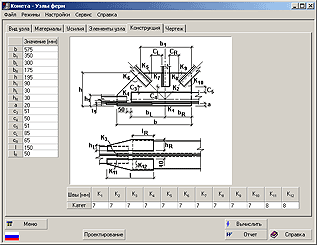

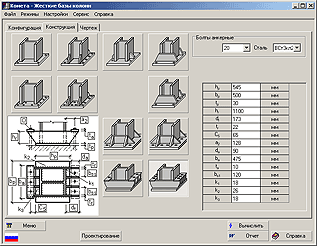

В предлагаемую версию программы вошли различные прототипы узлов, включая жесткие базы колонн, реализующие жесткое закрепление колонны в фундаменте, шарнирные базы, стыки балок, выполненные с помощью накладок или на фланцах, узлы ферм из парных уголков и прямоугольных (квадратных) труб, шарнирные и жесткие узлы сопряжения ригеля с колонной, типовые узлы сопряжения балок в одном уровне, выполненные на болтах или при помощи опорного уголка.
