GS.Trace&Profile

СП 47.13330.2012 «Инженерногеодезические изыскания для строительства»;
РД 153-39.4Р-128-2002 «Инженерные изыскания для строительства магистральных нефтепроводов»;
ГОСТ 21.1701-97 «Правила выполнения рабочей документации автомобильных дорог»;
ГОСТ 21.610-85 «Газоснабжение. Наружные газопроводы. Рабочие чертежи».

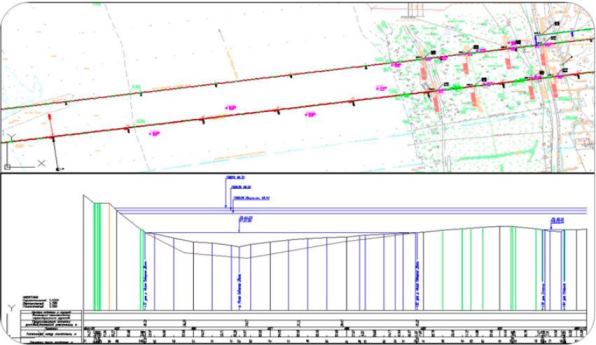

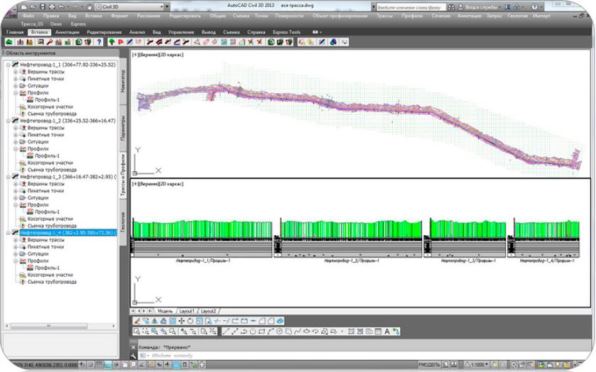

Построение трасс и автоматическое размещение плановых вставок

При создании трасс используются объекты базовой платформы – линейные элементы AutoCAD Civil 3D: отрезки и полилинии чертежа или внешних ссылок. Создаваемой трассе присваивается тип (трубопровод, дорога, кабель, ВЛ), указывается режим пересчета пикетажа и нормативный документ, определяющий параметры размещения плановых вставок.

Условия автоматического размещения плановых вставок определяются пользователем. В соответствии с указанными условиями, обрабатываются плановые углы поворота трассы с контролем минимально допустимых прямых участков между кривыми.

Пересчет пикетажа

Автоматическое сокращение длин трасс на сумму горизонтальных домеров – стандартное условие обработки плана автомобильных и железных дорог. Поэтому для трасс подобных типов в модуле GS.Trace&Profile Professional реализован режим пересчета пикетажа по кривым, учитывающий изменения трассы после размещения плановых вставок.

При проектировании и реконструкции трубопроводов ситуация не однозначна. Очень часто при работе с этими объектами длину трассы считают неизменной величиной и горизонтальными домерами пренебрегают. Для таких случаев разработан режим пересчета пикетажа по оси. Важно отметить, что в дальнейшем, при проектировании трубопровода по данной трассе, длина труб все равно будет рассчитываться с учетом как вертикальных, так и горизонтальных домеров.

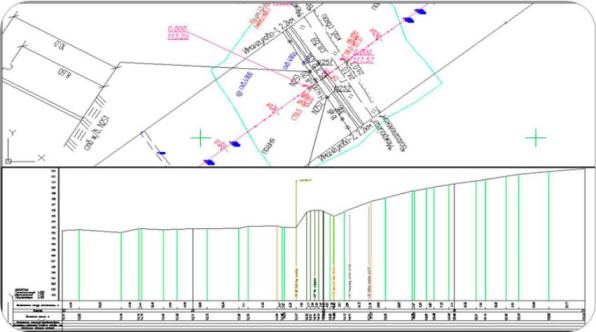

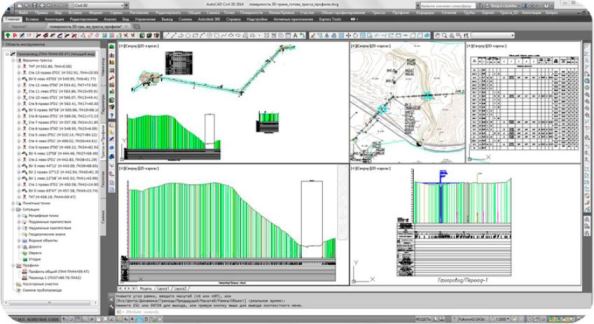

Построение продольных изыскательских профилей

GS.Trace&Profile Professional предоставляет пользователю возможность построения общих и укрупненных продольных профилей любого горизонтального, вертикального и геологического масштабов.

В GS.Trace&Profile Professional предусмотрено автоматическое создание линии профиля по цифровой модели рельефа и по точкам съемки оси трассы. Эти точки могут быть представлены элементами AutoCAD Civil 3D и AutoCAD: блоками, точками координатной геометрии, точками AutoCAD, текстами – подписями отметок.

Поиск указанных элементов осуществляется в коридоре заданной ширины, при этом на оси трассы создаются проекции найденных точек, а отметки пикетов интерполируются с учетом новой информации. Комбинирование этих возможностей дает быстрый результат, когда цифровая модель есть на переходах через протяженные препятствия и на углах поворота трассы, а точки по оси – на всех остальных участках.

Также точки профиля можно получить по пересечениям оси трассы и 2D-полилиний, которыми представлены горизонтали топографического плана. Редактировать полученную линию профиля пользователь может вручную, но для ускорения работы геодезиста в модуле GS.Trace&Profile Professional разработан алгоритм автоматического удаления избыточных точек по набору заданных параметров.

Описание ситуации по трассе

Пересечения проектируемой или реконструируемой трассы с естественными и искусственными препятствиями пользователь может или описать с помощью пикетажного журнала (файла MS Excel) или создать эти пересечения непосредственно в среде AutoCAD Civil 3D. На ординатах профиля отображается необходимая информация о таких объектах, как подземные трубопроводные и кабельные сети, воздушные линии электропередач, автомобильные и железные дороги, реки, озера, болота, овраги и др. По пользовательскому запросу формируются ведомости пересекаемых объектов.

Создание участков угодий

Отдельного упоминания заслуживает функционал определения границ сельскохозяйственных и лесных угодий (пашня, болото, лес, и т.д.), которые пересекает трасса проектируемого объекта.

В зависимости от исходных данных пользователь может создавать угодья последовательно или путем добавления новых участков в существующие границы и назначать землепользователей с привязкой к административно-территориальным единицам РФ (республика/край/область) и районам. Протяженные объекты (например, реки, железные и автомобильные дороги и т.п.), могут быть автоматически учтены при создании списка угодий.

По списку участков угодий формируется набор ведомостей в формате MS Excel и заполняются соответствующие строки в сетке профиля.

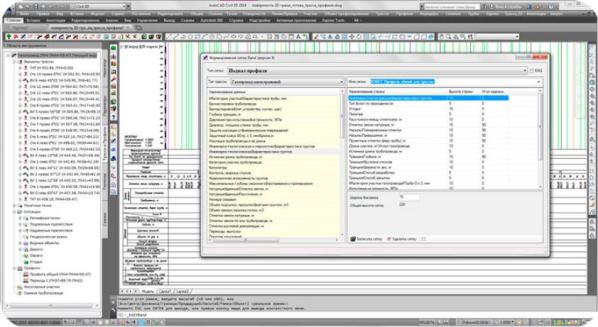

Редактор сеток профилей

В модуль GS.Trace&Profile Professional включен удобный функционал для создания и редактирования сеток профилей (подвалов). С помощью этого редактора формируется набор автоматически заполняемых строк, в которые вносится информация об отметках линии изыскательского профиля, расстояниях между рельефными точками, категориях болот по проходимости, участках угодий и т.д. Размеры и содержание боковика формируются в зависимости от выбранных пользователем строк, или же боковик может быть определен блоком AutoCAD.
